poignée escamotable pour demi-cylindre 45 mm (A = 35 mm), polyamide GF noir

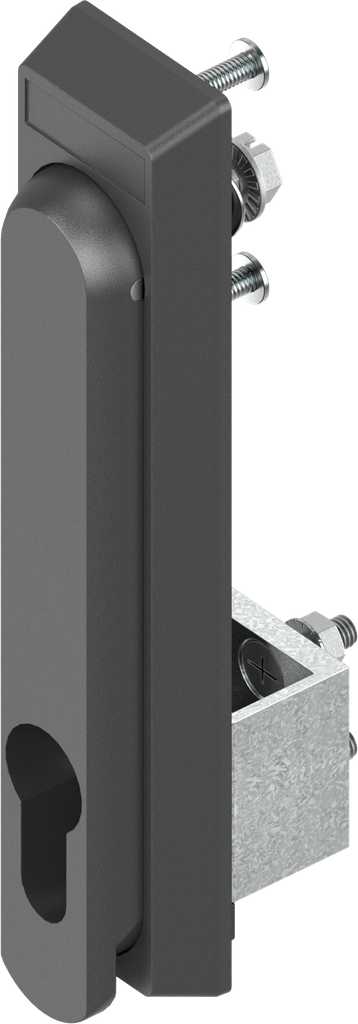

poignée escamotable CNOMO pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir
poignée escamotable CNOMO pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir; 1125-U200-A
Pas d'article en stock, veuillez demander la disponibilité
Note sur le produit:
La poignée se verrouille uniquement si la porte est complètement fermée (ressort de rappel).
Pour la version CNOMO, le montage est possible uniquement dans la zone extérieure du joint !
La norme CNOMO, type 1, est atteinte au moyen du cylindre à ressort triangle 6,5 :
1109-U17-N
Conseil de montage:
perçages pour le crochet de fermeture ; symétrique par rapport à l'empreinte de la poignée escamotableRemarque:
La poignée est munie d'un ressort de rappel et ne s'enclenche que lorsque la porte est complètement fermée.
Référence interne:
1125-U200-A
Normes:
indice de protection IP 40, norme CNOMO
Code-barres:
1125-U00200-000000A
Type d'article:
poignée escamotable, poignée à traction
Programme:
1125
Page catalogue:
3B-420
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Cote A, variable:
25 mm
Nombre de points de fermeture possibles:
2 points, 4 points, plus de 4 points sur demande
Nombre de serrures:
une serrure
Fixation de la cuvette:
crochet IP 40
Position de montage :
hors de la zone étanche
Mise à la terre possible:
Oui
Un joint moulé:
Oui
Type de poignée:
poignée escamotable
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
2 mm
Serrures:

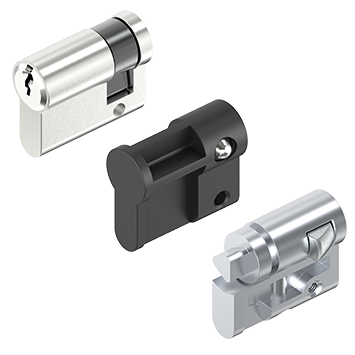

demi-cylindre A=30
Clé retirable:
clé retirable en toute position de la poignée
Poignée escamotable, hauteur devant la porte:
21 mm
Poignée escamotable, longueur:
160 mm
Butée de porte :
Gauche,Droite
Élément de verrouillage:
crémone
