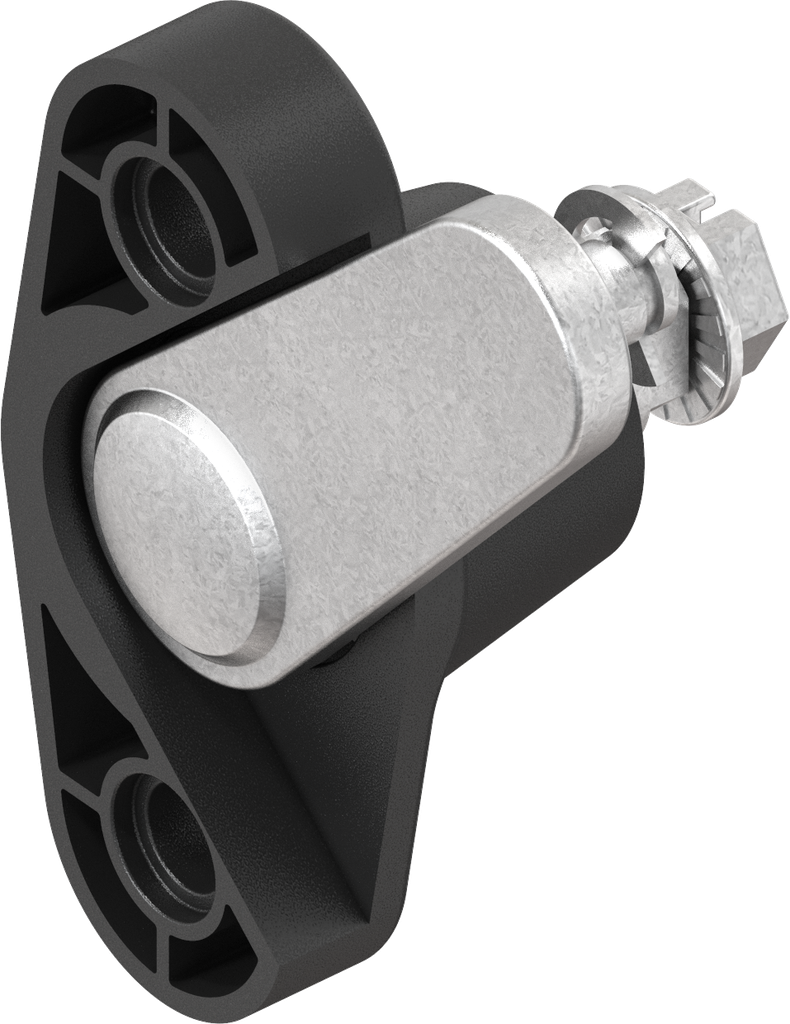

polyamide noir et zamak
polyamide noir et zamak
Avantages du produit:
- Compression function
- Locking system and cut out independent of compression latch system
- Corner guide can be used for additional locks in transverse installation
- High closing comfort
- Patented
Note sur le produit:

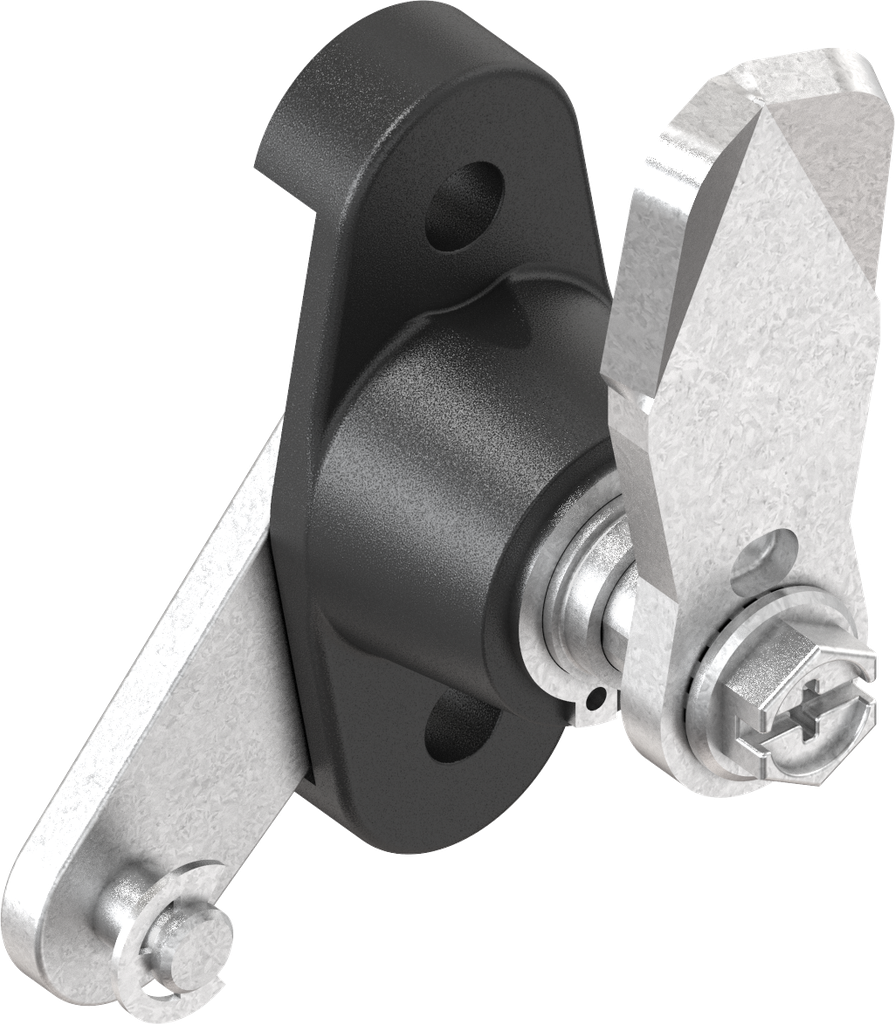

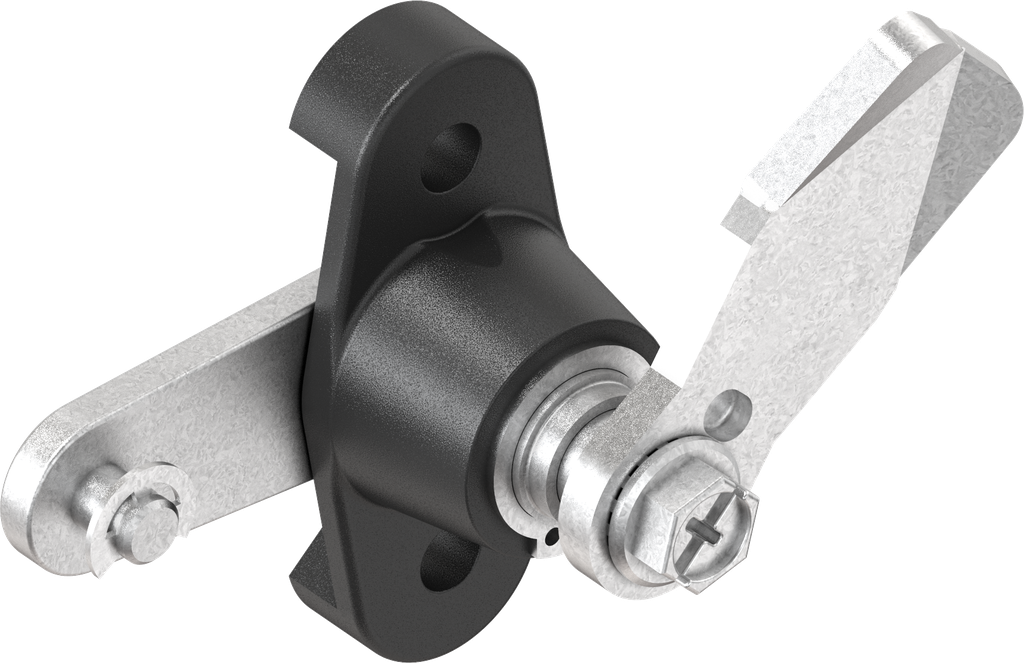

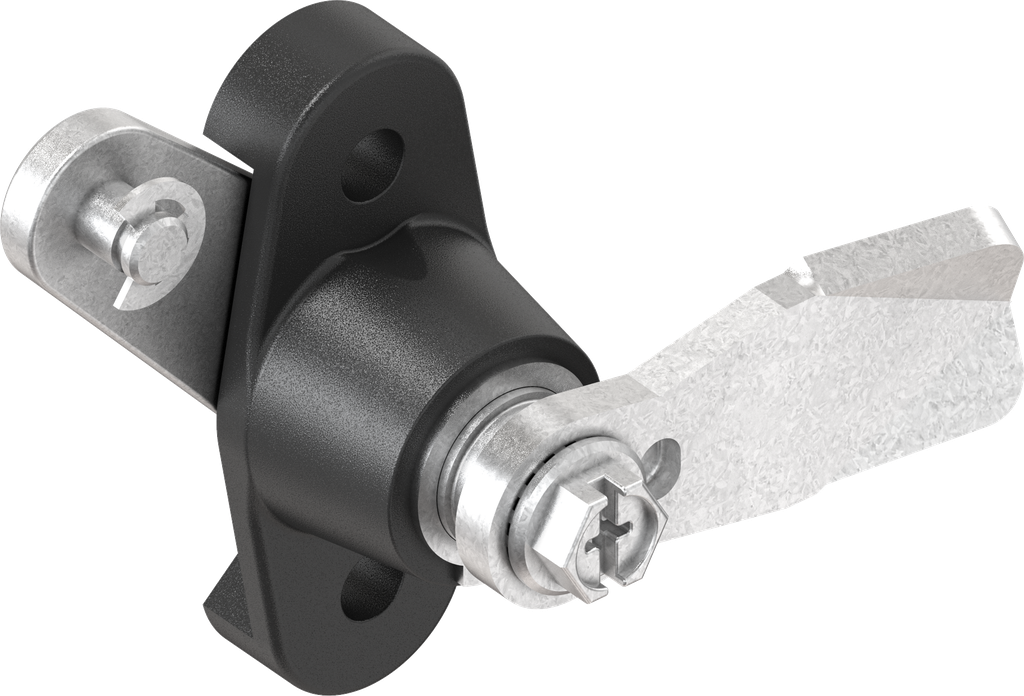

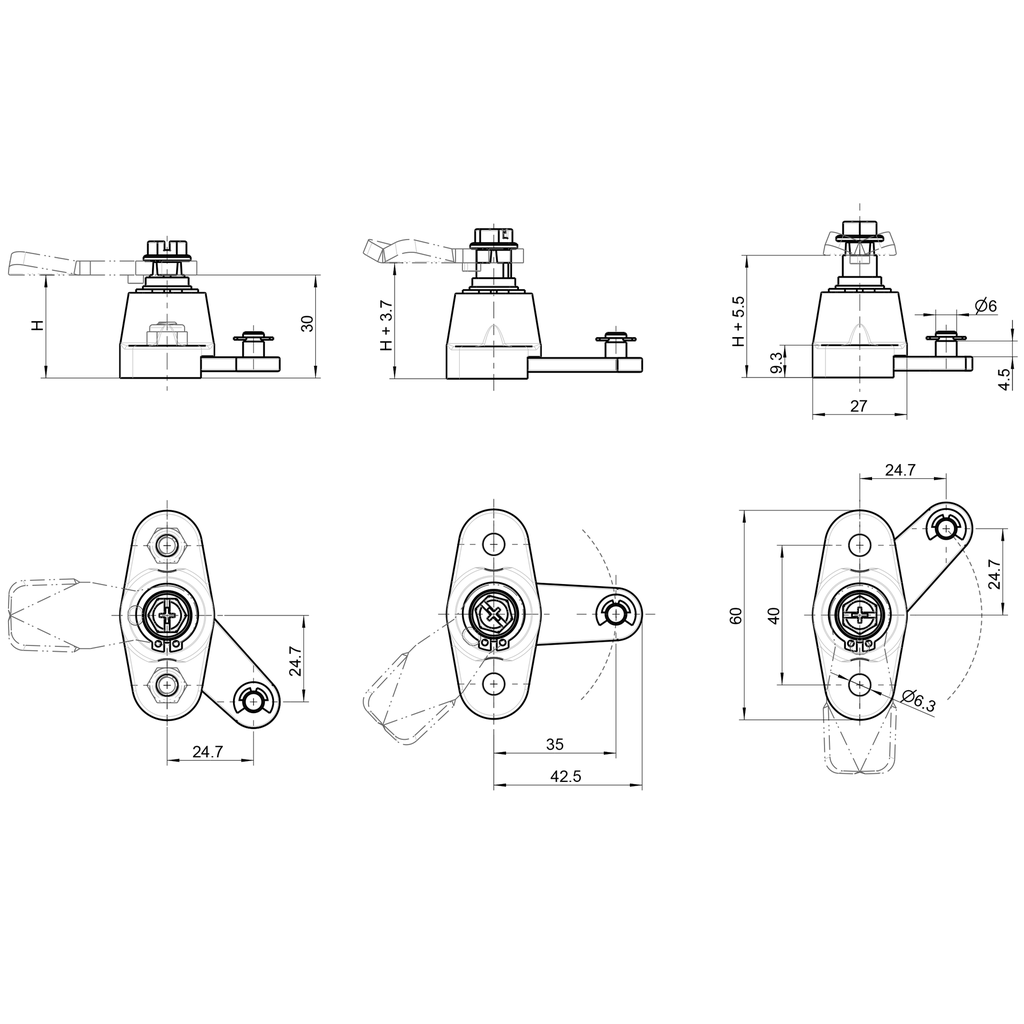

Locking point for compression latch system

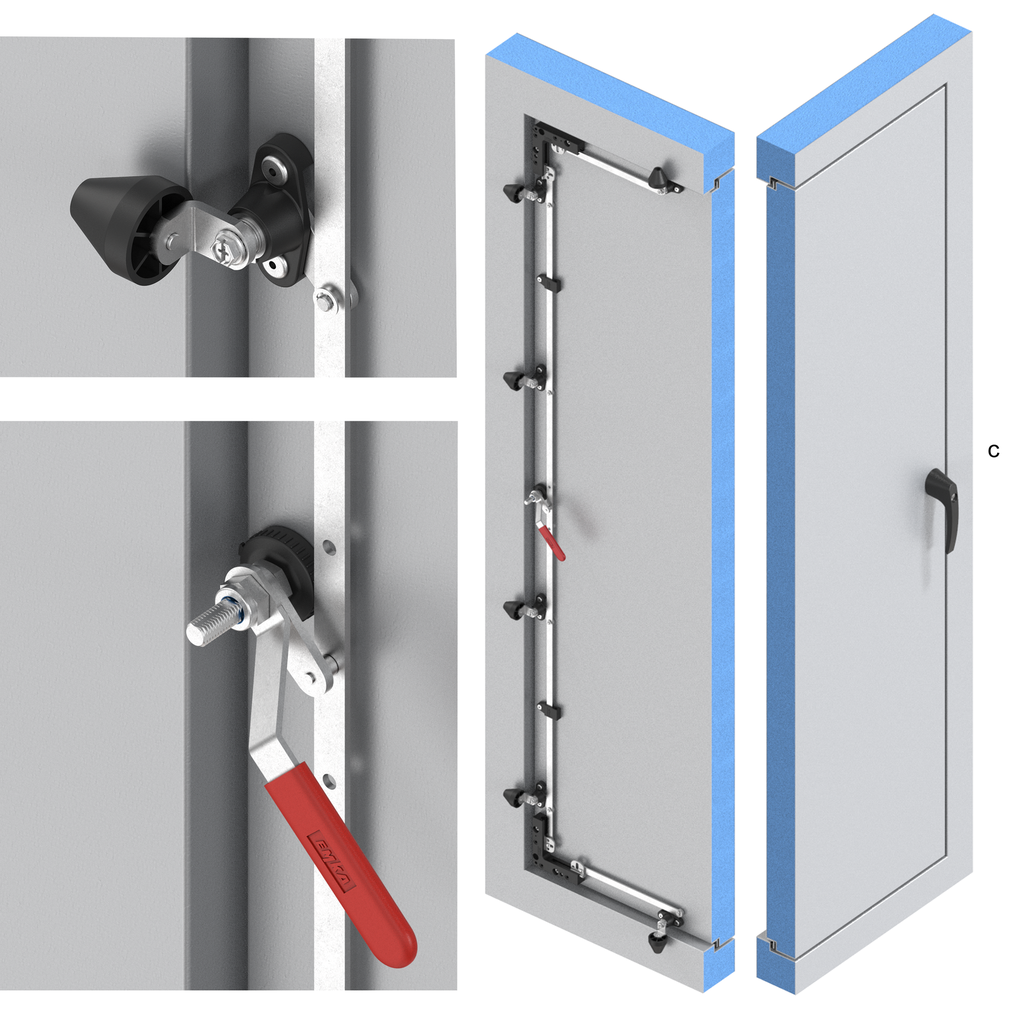

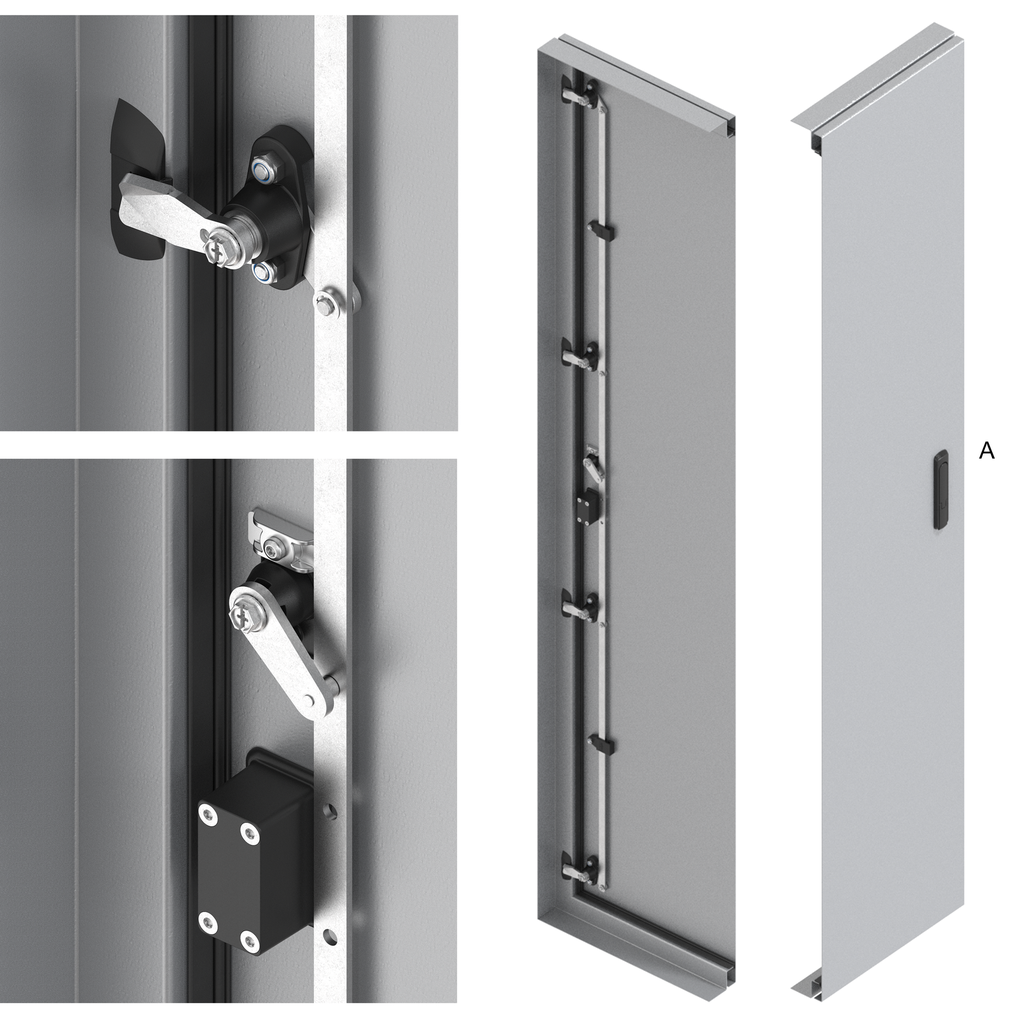

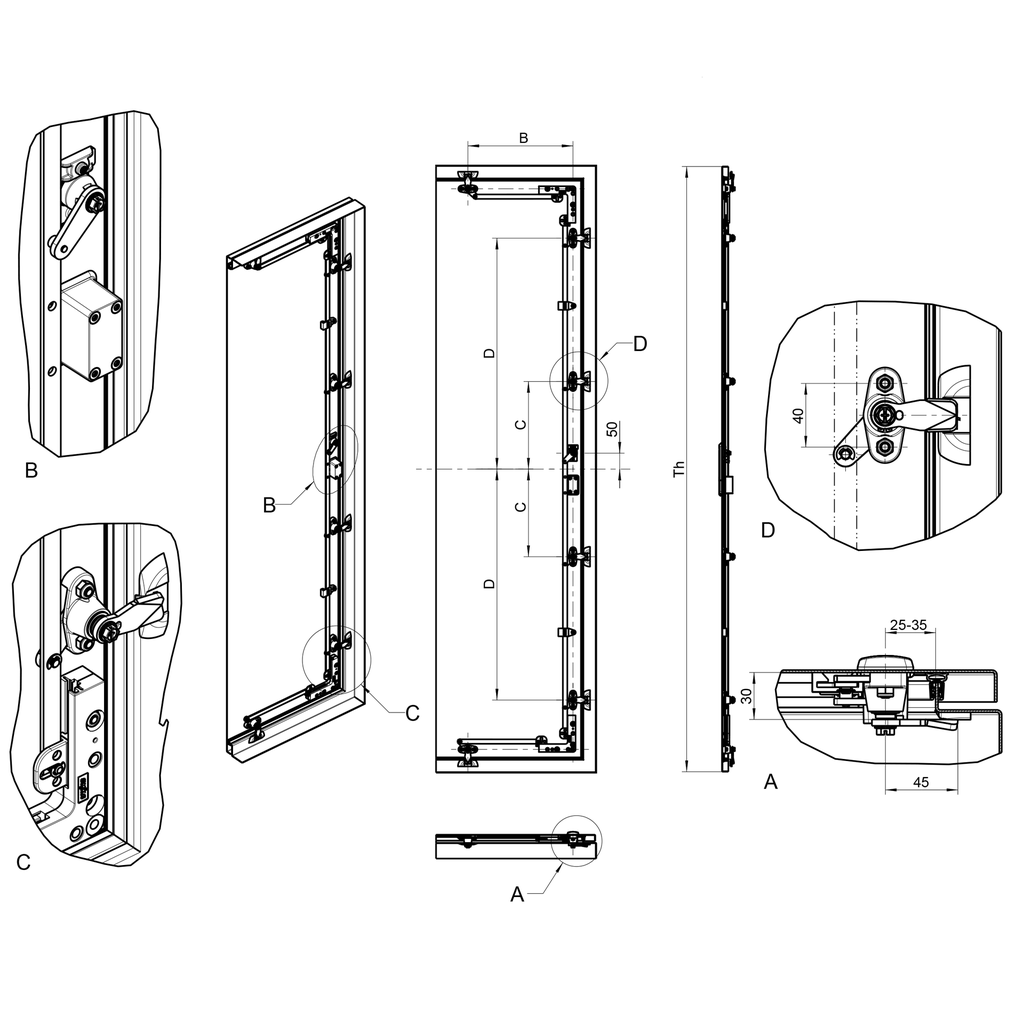

Left version for (A) swinghandle with GH = 18 and (C) HVACR systems with modular locking system

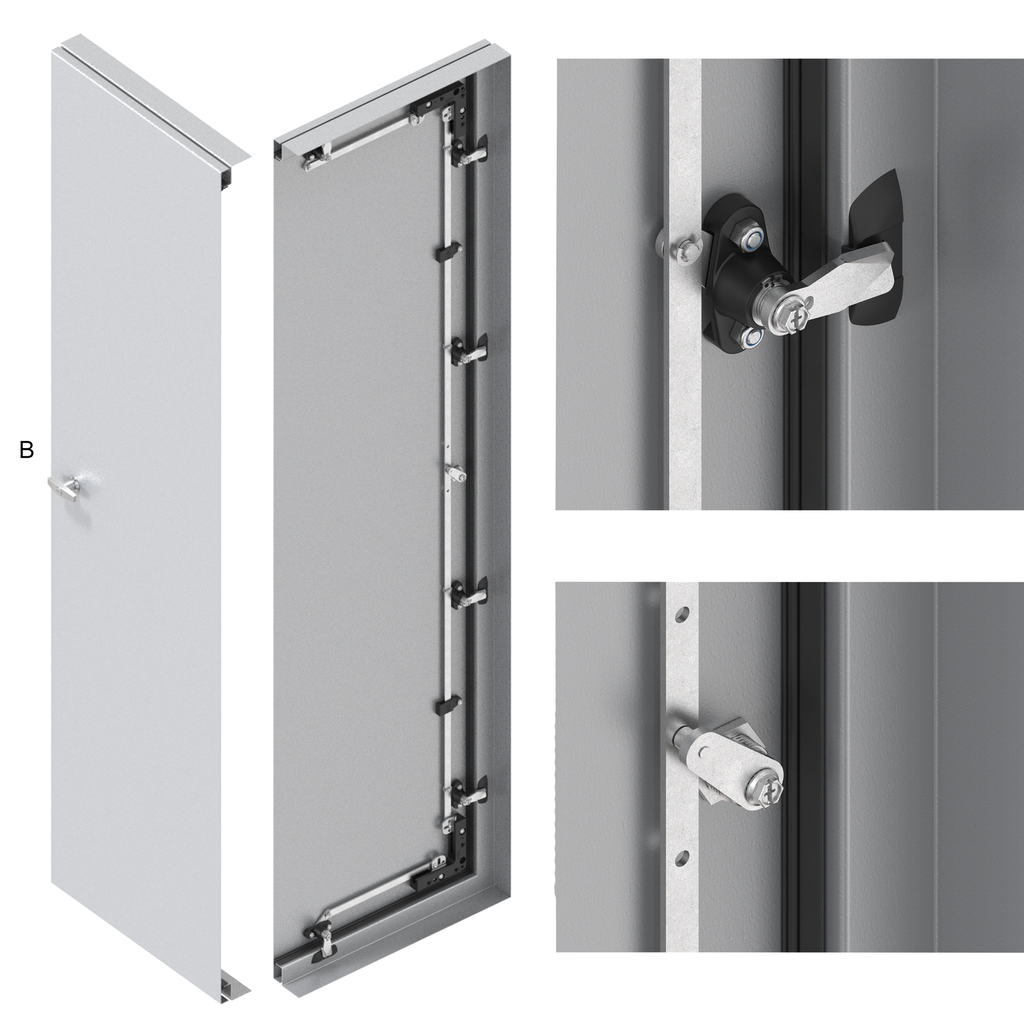

Right version for (B) quarter turn with GH = 18 with classic opening direction from 3 to 12 o'clock

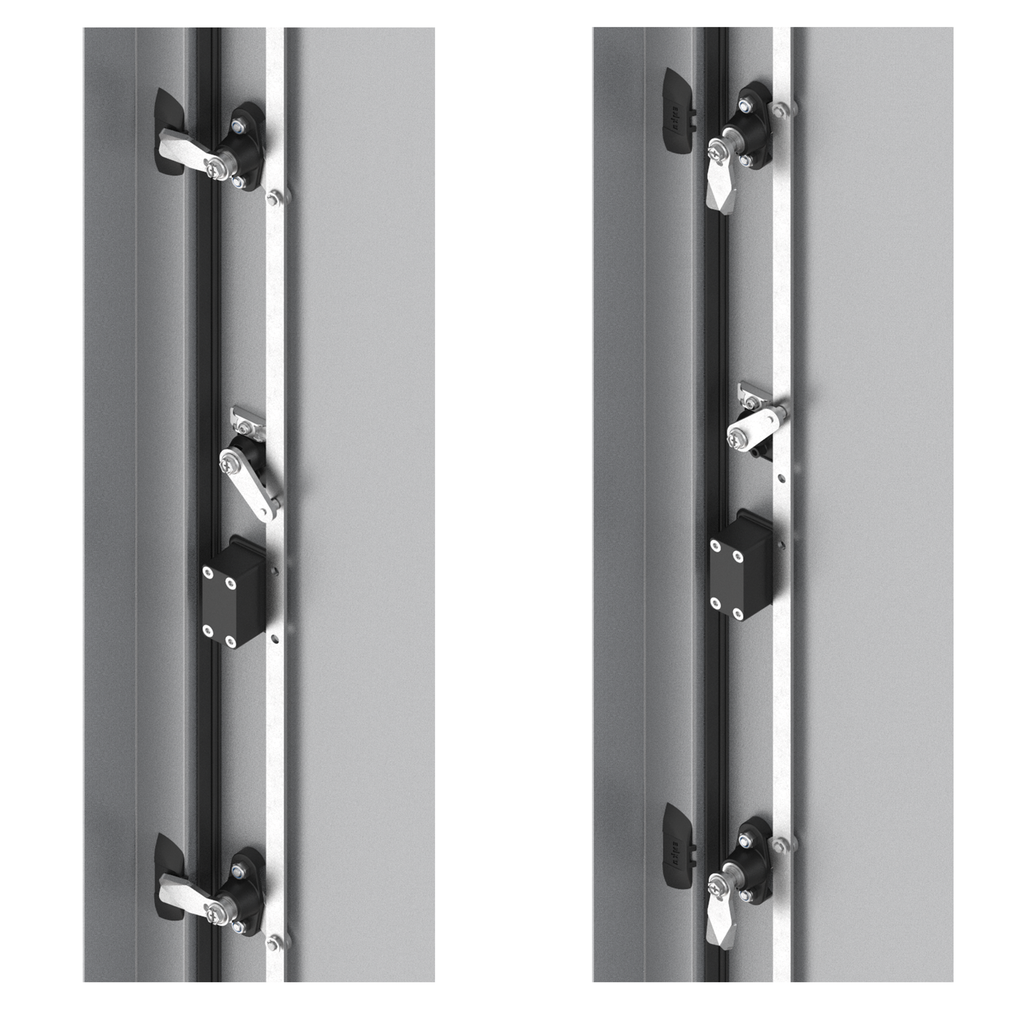

For systems with corner guide, the connecting rods must be adapted to the respective door height.
Conseil de montage:
Locking point for weld stud M6x16 or blind rivet
Exemple de commande/de calcul:
Compression value calculation example 1:
Locking point 1121-U203 and - U204 = 4 mm
Cam e.g. 1000-17 = 3 mm
Ramp 1000-U858 = 4 mm
Total compression value = 11 mm
Compression value calculation example 2:
Locking point 1121-U203 and -U204 = 4 mm
Roller cam big 1000-U897 = 10 mm
Ramp 1000-U858 = 4mm
Total compression value = 18 mm
Référence interne:
1121-U204
Code-barres:
1121-U00204-0000000
Type d'article:
Locking point
Programme:
1121
Page catalogue:
3ZD-160
Matériel de l'assemblage :
polyamide noir et zamak
Article protégé par un droit de protection:
Oui
Type de fixation stator :
à visser
Position de montage :
dans la zone étanche
Valeur de compression :
4 mm
Butée de porte :
Gauche
Élément de verrouillage:
came,Roller Cam
