tringle plate L = 601 - 700 mm à droite, acier zingué
tringle plate L = 801 - 900 mm à droite, acier zingué
tringle plate L = 701 - 800 mm à droite, acier zingué; 1121-U147-04
Pas d'article en stock, veuillez demander la disponibilité

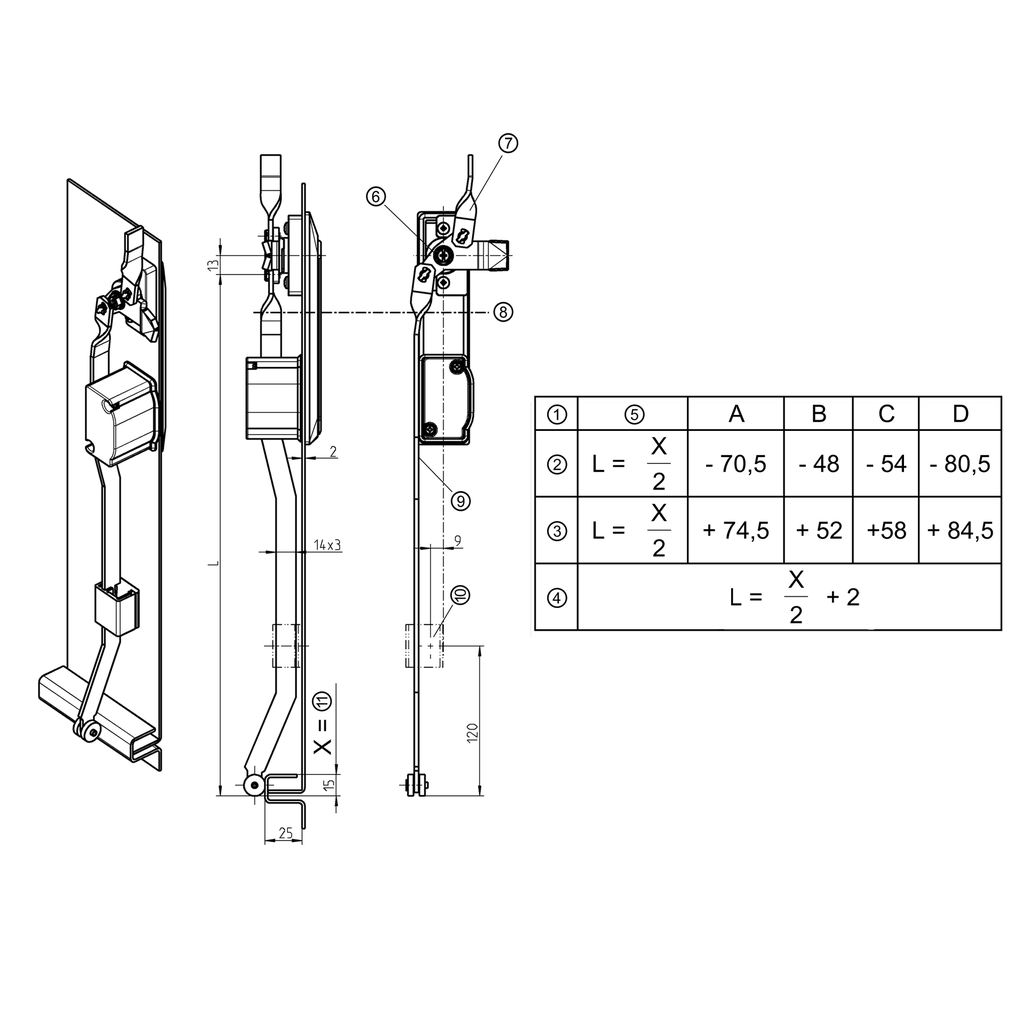

Note sur le produit:
① = calcul de la longueur de tringle L② = tringle supérieure
③ = tringle inférieure
④ = point de rotation milieu de porte, même longueur de tringle en bas et en haut
⑤ = formule
⑥ = point de rotation
⑦ = tringle supérieure
⑧ = milieu de porte et hauteur utile
⑨ = tringle inférieure
⑩ = guide de tringle
⑪ = hauteur utile
A = poignée escamotable à double cylindre programme 1125 ; poignée escamotable programme 1151 page catalogue 3C-420 ; poignée escamotable programme 1154 page catalogue 3C-280
B = poignée escamotable programme 1153 page catalogue 3C-320; poignée escamotable programme 1154 page catalogue 3C-220
C = poignée escamotable programme 1154 page catalogue 3C-260
D = poignée escamotable à double cylindre programme 1225
Ts = 2 mm, autres épaisseurs de porte sur demande
Exemple de commande/de calcul:
n° de commande d'une tringle plate avec galets d'arrêt et une longueur de 1 034 mm = 1121-U147-L 1034
Référence interne:
1121-U147-04
Code-barres:
1121-U00147-0000004
Type d'article:
tringle
Programme:
1121
Matériel de l'assemblage :
acier
Surface de l'assemblage:
zingué
Position de la tringle:
dans la zone étanche, supérieur ou inférieur
Position de montage :
dans la zone étanche
Tringle plate à l'intérieur:
tringle plate à galet d'arrêt pour came
Cote L jusqu'à:
800 mm
Cote L de:
701 mm
