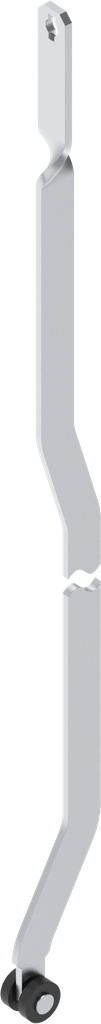

tringle plate L = 1 101 - 1 200 mm, acier zingué
tringle plate L = jusqu'à 500 mm à gauche, acier zingué
Note sur le produit:
① = Calculation of rod length L
② = Rod, top
③ = rod, bottom
④ = Centre of rotation at door centre, top and bottom same rod length
⑤ = Formula
⑥ = Centre of rotation
⑦ = Rod, top
⑧ = Door centre and clear height
⑨ = Rod, bottom

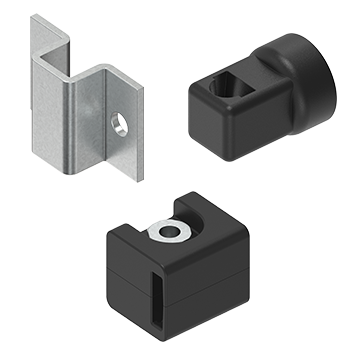

⑩ = Rod guide
⑪ = Clear height
A = Swinghandle program 1150 3C-120
B = Swinghandle program 1150 3C-120, Swinghandle program 1150 3C-140, Swinghandle program 1155 3C-620
C = Swinghandle program 1180 3E-320
D = Swinghandle program 1185 3E-520
E = Swinghandle program 2100 3H-320 and 3H-420
Ts = 2 mm, other door thicknesses on request
Exemple de commande/de calcul:
Order number for a flat rod with rollers and a length of 1034 mm = 1121-U145-L 1034
Référence interne:
1121-U145-11
Code-barres:
1121-u00145-0000011
Type d'article:
tringle
Programme:
1121
Matériel de l'assemblage :
acier
Surface de l'assemblage:
zingué
Position de la tringle:
dans la zone étanche, supérieur ou inférieur
Position de montage :
dans la zone étanche
Tringle plate à l'intérieur:
tringle plate à galet d'arrêt pour came
Cote L jusqu'à:
1500 mm
Cote L de:
1401 mm
No Specifications
Voir tous les produits
Vous trouverez ici les fiches techniques et les fichiers CAD de ce produit.
