came avec adaptateur, acier zingué

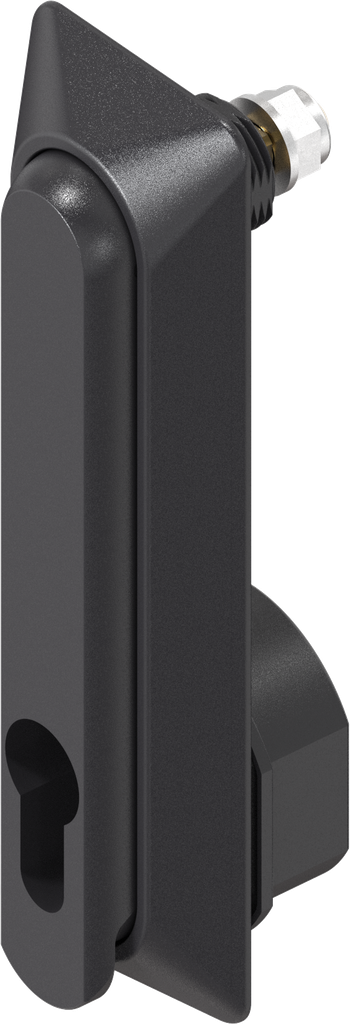

poignée escamotable « courte » pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir
poignée escamotable « courte » pour demi-cylindre 40 mm (A = 30 mm), polyamide GF noir; 1107-U158-G
pour la came
Ce produit n'a pas de combinaison existante.
Note sur le produit:
En cas d'utilisation de la bague d'adaptation, l'épaisseur de porte (Ts) max. est de 6 mm
Pour une épaisseur de porte (Ts) > 4 mm, l'utilisation de tringles rondes standard n'est pas possible !
commander le jeu de vis 1107-U170 pour Ts = 4 à 12 mm séparément
Référence interne:
1107-U158-G
Normes:
indice de protection IP 65
Code-barres:
1107-U00158-000000G
Type d'article:
poignée escamotable, poignée à traction
Programme:
1107
Page catalogue:
3A-120
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Pli, variable:
Oui
Nombre de points de fermeture possibles:
1 point, 2 points, 3 points
Nombre de serrures:
une serrure
Fixation de la cuvette:
capot à vis IP 65
Position de montage :
dans la zone étanche
Un joint moulé:
Oui
Type de poignée:
poignée escamotable
Capot:
Oui
Sans serrure:
demi-cylindre aveugle sans bille,demi-cylindre aveugle avec bille
Compatible avec épaisseur de porte de:
2 mm
Compatible avec épaisseurs de porte jusqu'à:
12 mm
Serrures:
demi-cylindre A=30
Poignée escamotable, hauteur devant la porte:
20 mm
Poignée escamotable, longueur:
165 mm
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came
