verrou charnière sans décompression barillet clé 9081, polyamide GF noir
verrou charnière avec décompression barillet clé différente, polyamide GF noir

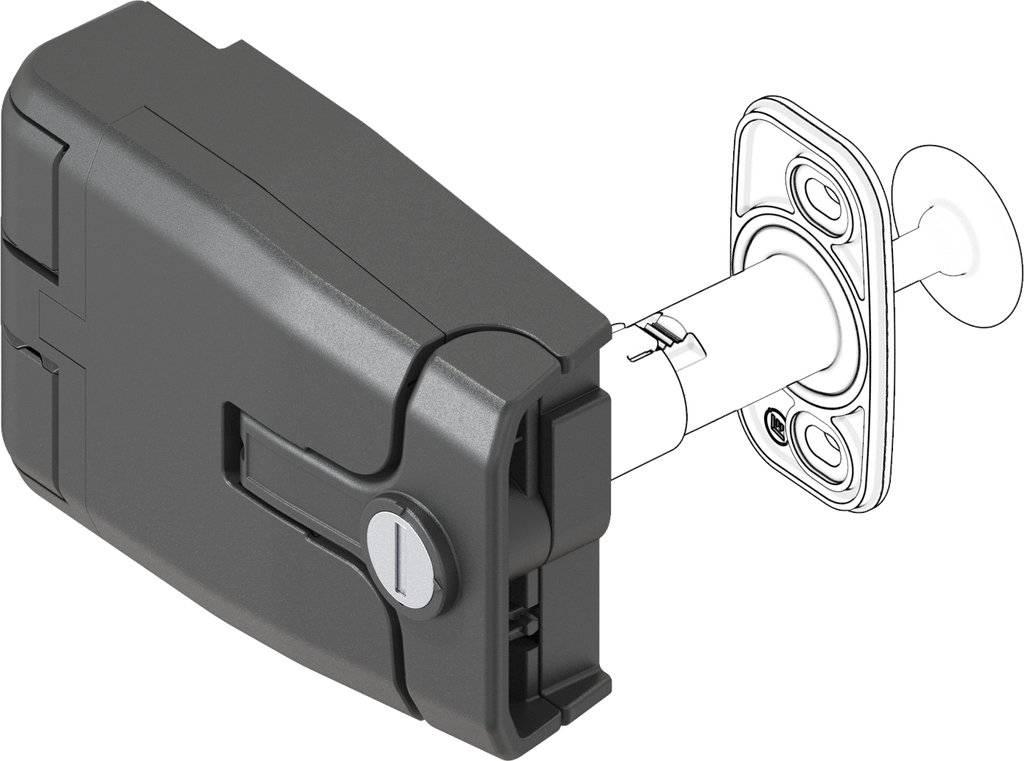

verrou charnière avec décompression barillet clé 9081, polyamide GF noir; 1091-U195
avec préparation pour l'ouverture de secours
Avantages du produit:
- la pression de serrage de la porte fermée peut être ajustée de 3 mm pendant le fonctionnement
- l'efficacité du point de rotation de la poignée permet une compression du joint de 5 mm en cas de forces d'ouverture et de fermeture réduites
- en déverrouillant les poignées des deux côtés, la porte/trappe est amovible
- réglage 3D (compensation de tolérance)
- le verrou charnière peut être monté en une seule pièce lorsque la porte/trappe est encastrée
- butée de porte au choix
- charnière avec angle d'ouverture de 180°
- sous brevet
- version ATEX sur demande
Note sur le produit:
① = point de rotation
② = vis 6 pans creux SW 4 pour le réglage en hauteur ; compression réglable sur la partie châssis
③ = vue sans caches-vis
④ = empreinte avant
⑤ = empreinte arrière
Référence interne:
1091-U195
Code-barres:
1091-U00195-0000000
Type d'article:
autre fermeture
Programme:
1091
Matériel de l'assemblage :
polyamide GF
Surface de l'assemblage:
noir
Article protégé par un droit de protection:
Oui
Dégondable:
sans outil
Type de fixation porte:
à visser de l'extérieur
Type de fixation cadre:
à visser de l'extérieur
Type de fixation stator :
à visser
Réglable :
3D
Angle d'ouverture max.:
180°
Type de barillet:
clé 9081
Serrures:
barillet
Type d'armoire :
armoires individuelles,armoires accolées / simple porte
Position de porte:
invisible
Butée de porte :
Gauche,Droite
Téton imperdable:
Oui
Type de fermeture:
verrou charnière
