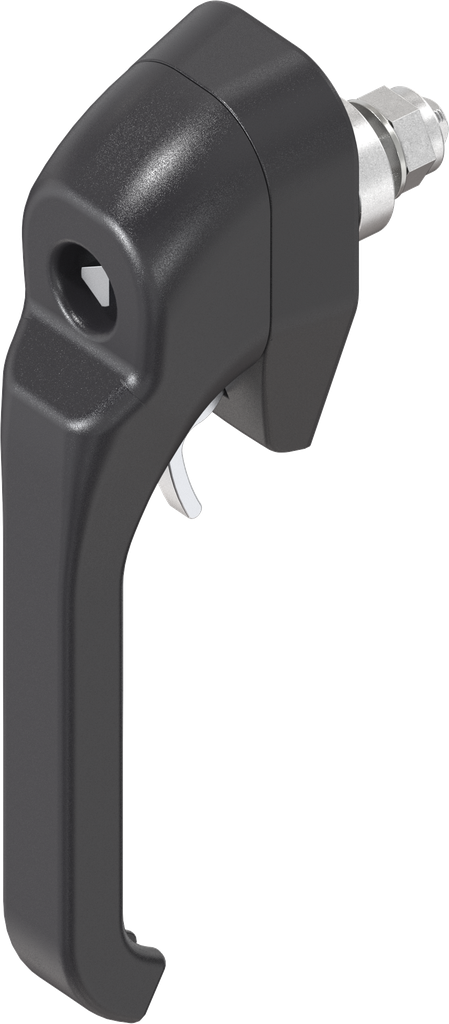

loquet à levier clé EK 333 et pour cadenas, zamak époxy noir
loquet à levier double barre 3 et pour cadenas, zamak époxy noir
Note sur le produit:
1 = perçage pour cadenas
2 = uniquement deux des trois perçages Ø 6 mm sont nécessairesConseil de montage:
Seuls deux des trois perçages Ø 6 mm sont nécessaires !
Référence interne:
1091-U131
Normes:
indice de protection IP 65
Code-barres:
1091-U00131-0000000
Type d'article:
Quart de tour
Programme:
1091
Page catalogue:
8A-860
Matériel de l'assemblage :
zamak
Surface de l'assemblage:
époxy noir
Nombre de points de fermeture possibles:
1 point, 2 points, 3 points
Type de fixation stator :
à visser
Type de rotor:
triangle 8
Position de montage :
dans la zone étanche
Forme de tête stator:
rond
Un joint moulé:
Oui
Cote GH:
18 mm
Type de poignée:
poignée bec de cane
Poignée levier pour cadenas:
avec ressort de rappel
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
6 mm
Serrures:
rotor
Butée de porte :
Gauche,Droite
Type de quart de tour:
quart de tour avec poignée
No Specifications
Voir tous les produits
Vous trouverez ici les fiches techniques et les fichiers CAD de ce produit.
