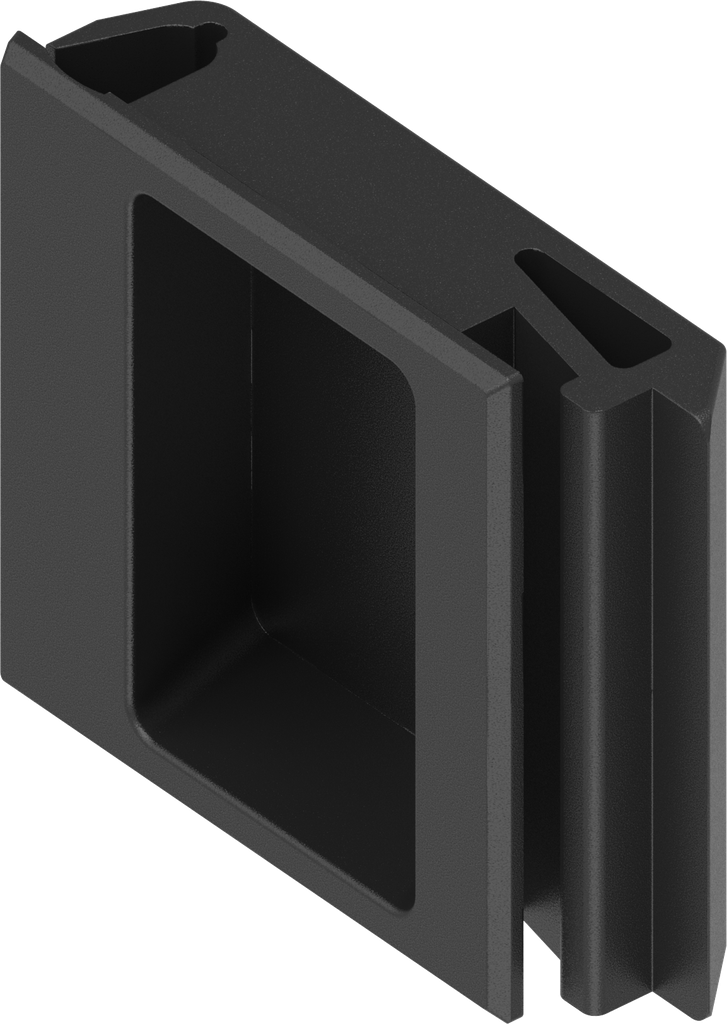

targette à clipser, polyamide GF noir
charnière 180°, polyamide GF noir
Remarque:
verrouillable, par ex. avec petits quarts de tour du programme 1022
Référence interne:
1091-U115-01
Code-barres:
1091-U00115-0000001
Type d'article:
autre fermeture
Programme:
1091
Page catalogue:
8A-420
Matériel de l'assemblage :
polyamide
Surface de l'assemblage:
noir

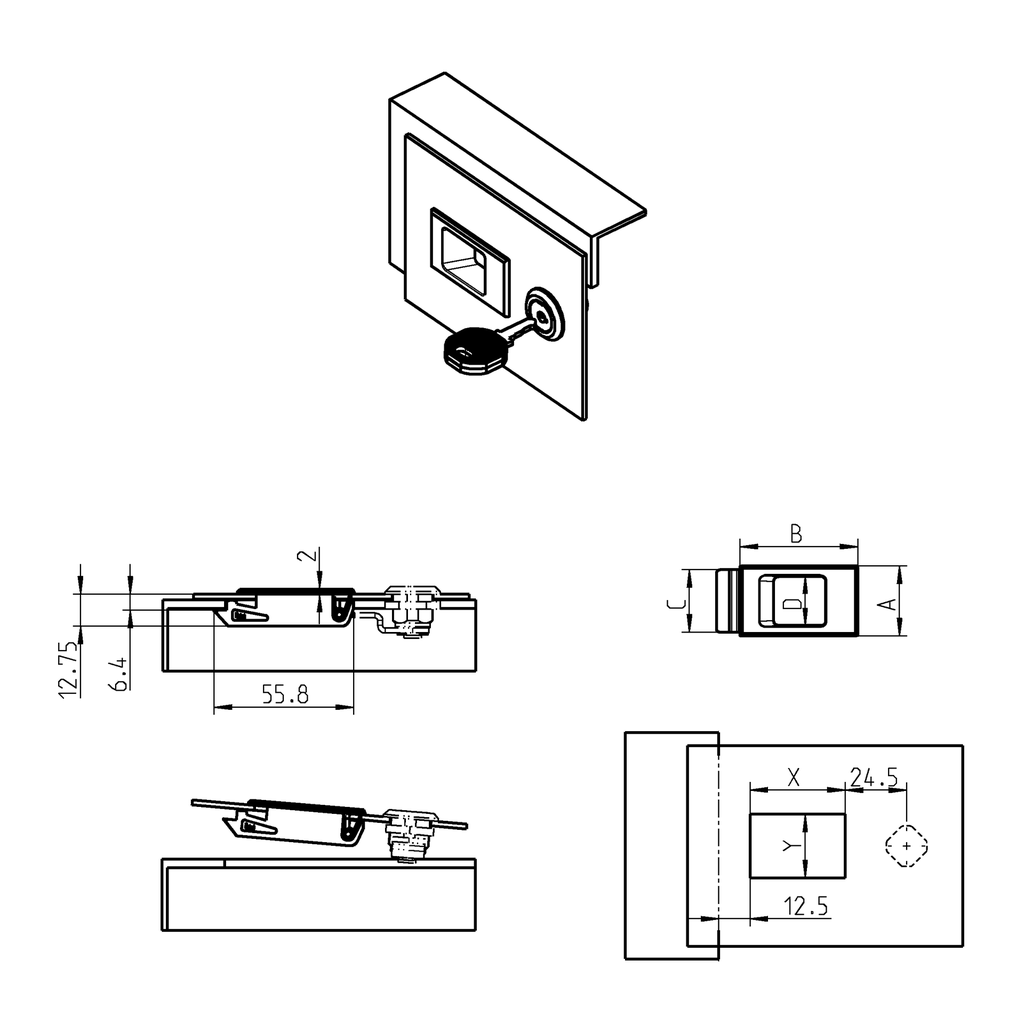

Cote A:
47 mm
Cote B:
47 mm
Cote C:
44 mm
Cote D:
39.50 mm
Position de montage :
dans la zone étanche,hors de la zone étanche
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
1.60 mm
Butée de porte :
Gauche,Droite
Type de fermeture:
bouton poussoir
Cote X:
38 mm
Cote Y:
44.50 mm
