Charnière à 180° sans axe de charnière, polyamide GF noir
Charnière à friction 180° 2 Nm, zamak blanc pur

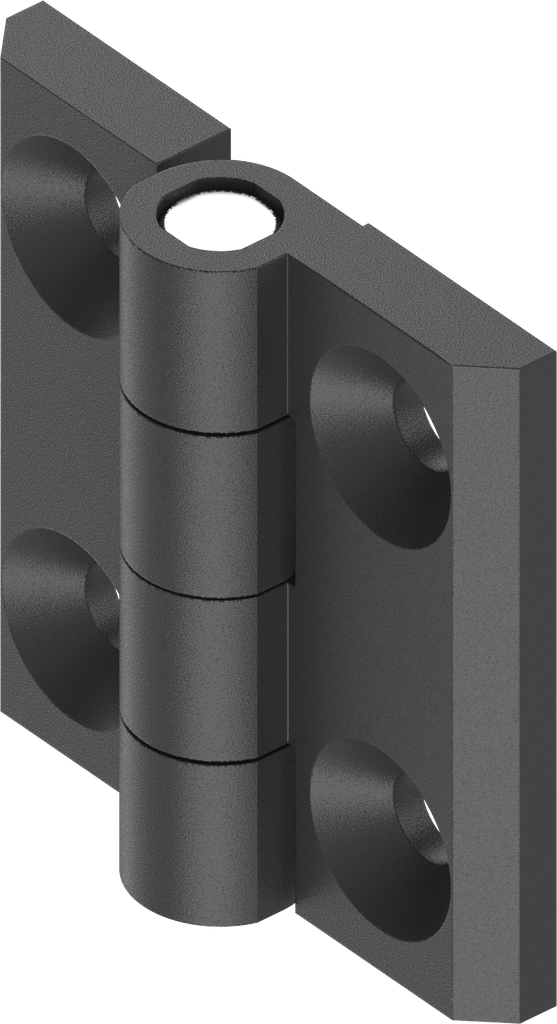

Charnière à friction 180° 2 Nm, zamak époxy noir; 1056-U110
Dimension 50 x 50 mm
Pas d'article en stock, veuillez demander la disponibilité
Avantages du produit:
- Holds any position continuously at adequate load
- Constant torque across 180° adjustment range
- Same torque while opening and closing
- Compatible with all hinges of the 1056 Program with identical cut out
- Can replace door stops, cover stays or gas springs depending on installation location
Note sur le produit:
Design / Calculation:
The number of hinges for covers depends on the size and weight of the cover. We are pleased to help you with the dimensioning of the hinges on request.
Torque hinge
The hinge can be set continuously in any position. There it remains in the same position. The torque is the same during opening and closing.
Technical data:
10,000 cycles at 180° open-close.
Also available with 1.0 Nm on request.
Remarque:
Nm = 2.0
Tolerance ± 25 %
Référence interne:
1056-U110
Code-barres:
1056-u00110-0000000
Type d'article:
charnière
Programme:
1056
Page catalogue:
4B-180
Matériel de l'assemblage :
zamak
Surface de l'assemblage:
époxy noir
Type de fixation porte:
à visser de l'intérieur
Type de fixation cadre:
à visser de l'intérieur
Charnière à friction:
Oui
Empreinte dans la porte nécessaire:
perçages dans la porte
Couple maximal:
à ~ 2 Nm
Angle d'ouverture max.:
180°
Type d'armoire :
armoires accolées / double porte
Fraisage pour vis à tête fraisée selon la norme:
fraisage pour toutes les vis à tête fraisée courantes M6x...
Position de porte:
invisible
Butée de porte :
Gauche,Droite
No Specifications
Voir tous les produits
Vous trouverez ici les fiches techniques et les fichiers CAD de ce produit.
