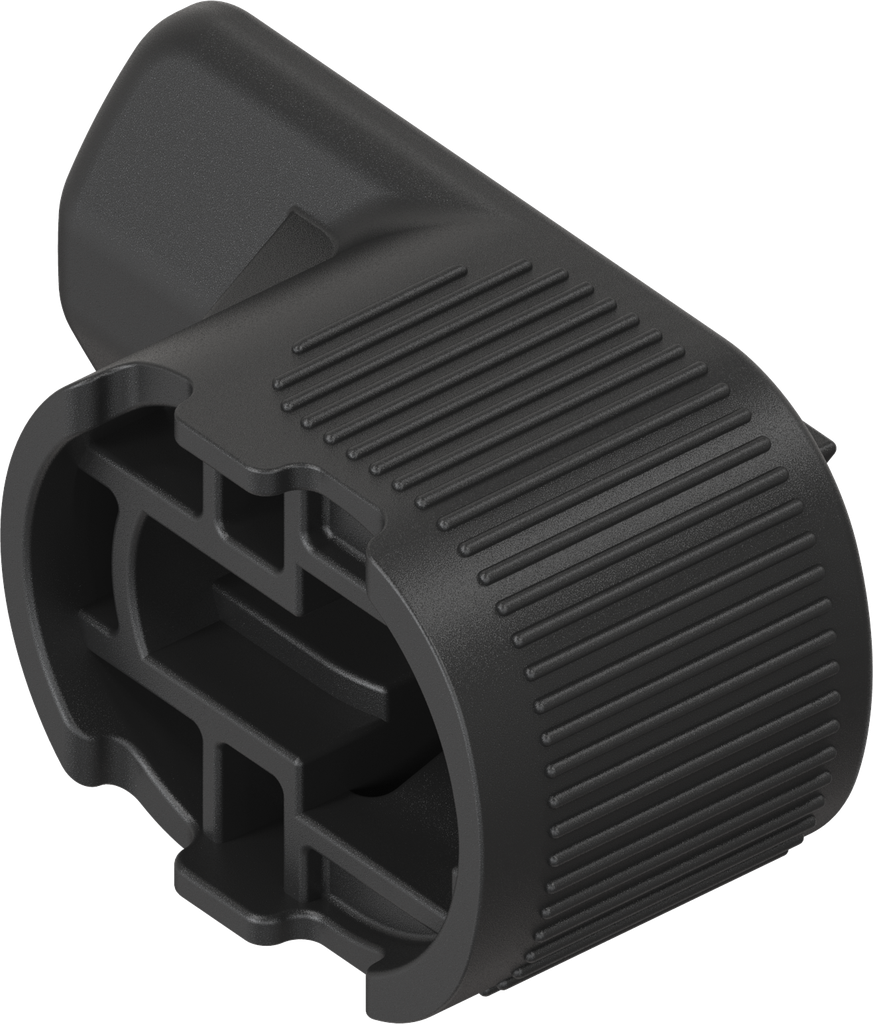

came d'encliquetage H = 13,5 mm, polyamide GF noir; 1022-56-02

• économie de coûts par montage et démontage ultra rapide et sans outil force de verrouillage avec came en acier équivalente aux quarts de tour standard EMKA en zamak utilisation aisée (conçu pour éviter tout serrage excessif) structure auto-étanche répondant aux plus hautes exigences de protection conçu pour éviter toute torsion excessive empreinte standard sous brevet
• Closing force with cam of steel matches EMKA standard quarter turn of zinc die-cast
• Smooth operation (no inner rotation due to design)
• Self-sealing design for highest protection requirements (design immanent)
• Increased safeguarding against overwinding
• Standard cut out
• Patented

épaisseur de porte y compris le revêtement de surface A = montage ① = enficher l'élément rotor dans l'empreinte ② = mettre en place la came d'encliquetage et déplacer latéralement contrôle acoustique et visuel lors de la mise en place de la came d'encliquetage B = démontage ③ = écarter les bras de sécurité ④ = déplacer latéralement la came d'encliquetage et retirer

A = Assembly
① = Insert the insert part into the cut out
② = Place the snap-in cam and shift it laterally, acoustic and visual verification of snapping in of snap-in cam

B = Disassembly
③ = Press the locking arms apart
④ = Shift the snap-in cam laterally and remove it

• Sens d'ouverture à droite : L'élément rotor monté avec sa came est introduit en position fermée dans l'empreinte. Puis fixer avec le stator à emboîter. Sens d'ouverture à gauche : L'élément rotor monté avec sa came est introduit en position ouverte dans l'empreinte. Puis fixer avec le stator à emboîter.
• Assembly door stop on the left:
  Pre-assembled insert part is inserted into the cut out while insert is open. Then fixed with click-in housing.
