inox AISI 316
Balancier pour raccord de tringle en angle 2, inox AISI 316 poli

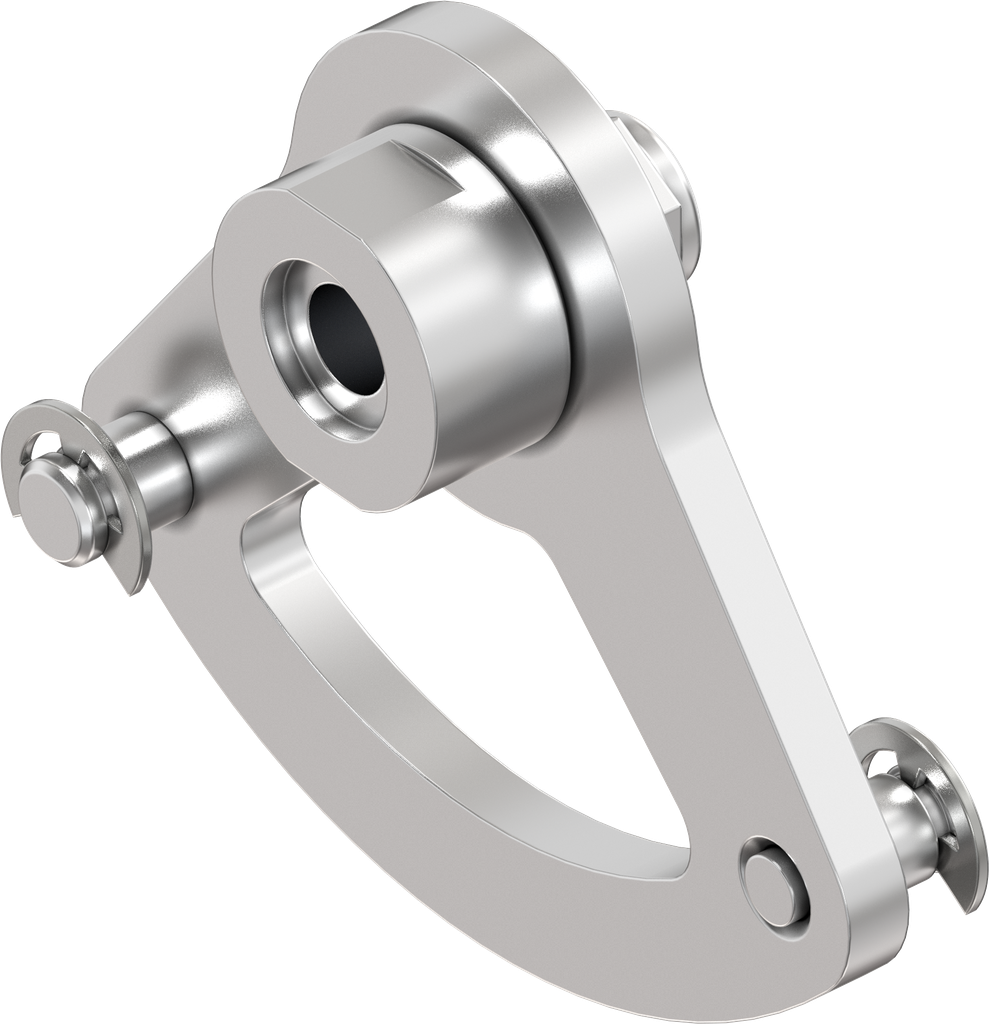

Balancier pour raccord de tringle en angle 1, inox AISI 316 poli; 1000-U995
pour les portes montées à gauche : point de fixation en haut
Avantages du produit:
- Renvoi d'angle utilisable des deux côtés
- Utilisable pour des fermetures supplémentaires en montage transversal
- Grand confort de fermeture
- Sous brevet !
Note sur le produit:
A = Logement pour tringle de raccordement avec plusieurs points de fermeture alignés
B = Logement pour tringle de raccordement avec un seul point de fermeture
M = Point de fermeture central
Fonction:
L'illustration montre la configuration pour une porte à ouverture à gauche. Pour une porte à ouverture à droite, les balanciers doivent être inversés.
Conseil de montage:
Dérivation d'angle pour goujons à souder M6x20
Référence interne:
1000-U995
Code-barres:
1000-U00995-0000000
Type d'article:
Corner guide
Programme:
1000
Surface:
poli
Page catalogue:
3ZD-230
Matériel de l'assemblage :
inox AISI 316
Adaptateur pour tringle:
raccord 90° pour tringles plate / tringles
Position de la tringle:
dans la zone étanche, supérieur ou inférieur
Nombre de points de fermeture possibles:
2 points, 4 points, plus de 4 points sur demande
Article protégé par un droit de protection:
Oui
Position de montage :
dans la zone étanche
Tringle plate à l'extérieur:
Flat rod individually by choice on request
Tringle plate à l'intérieur:
Connecting rod for compression latch system
Course de l'adaptateur:
course 18 mm
