acier zingué
tringle carrée L = 900 mm, acier zingué
Avantages du produit:
- Compact design
- Compatible with other quarter turns with GH = 18 mm
- Fire protection according to DIN EN 45545-2 with E20
- Short housing GH = 18 mm
- Foamed sealing
- Standard cut out
Note sur le produit:
The compression latch is designed to be vibration-proof as such. Depending on the installation location and operational conditions, specific checks are necessary and/or supplementary measures of fastening required.
Référence interne:
1000-U985-PH
Normes:
indice de protection IP 65, DIN EN 45545-3 classe E60 (protection incendie), DIN EN 61373 (contrôle de la résistance aux oscillations et aux chocs), ⓘ Un article de type identique a été testé
Code-barres:
1000-U00985-00000PH
Type d'article:
Quart de tour
Programme:
1000
Page catalogue:
1B-210

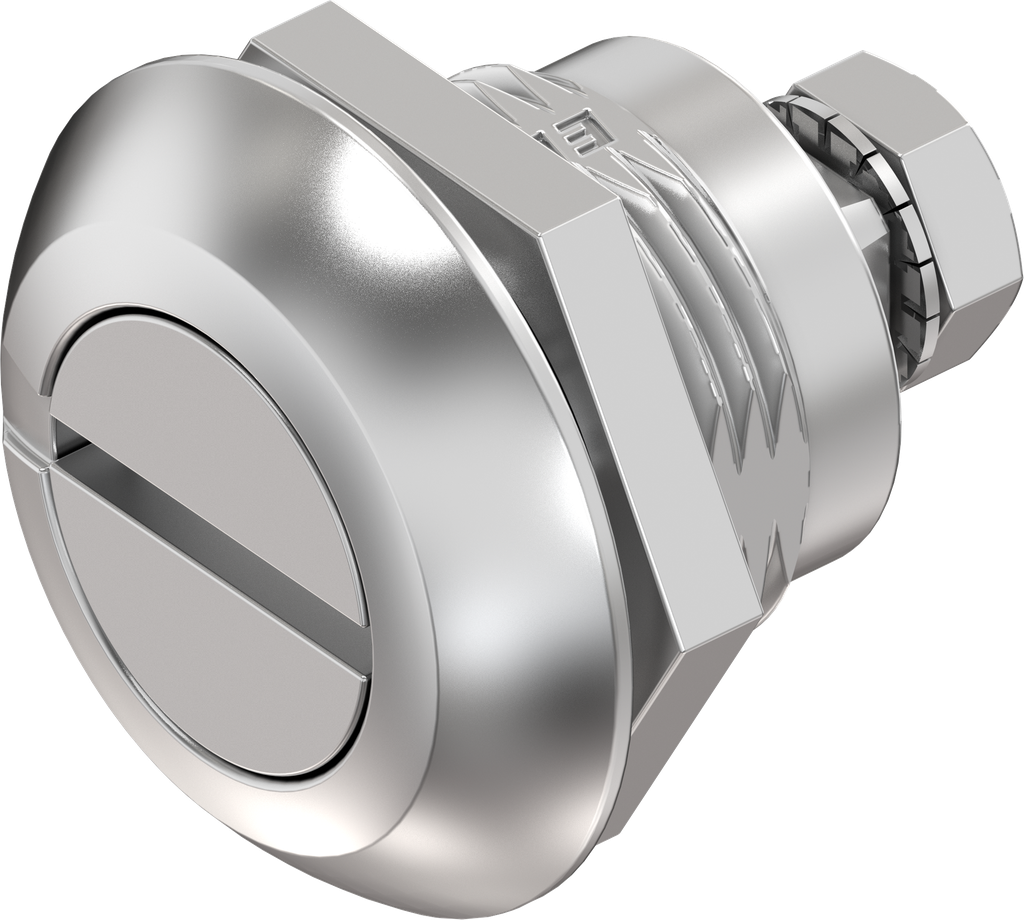

Matériel de l'assemblage :
inox AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
à visser
Type de rotor:
fente 2 x 4
Position de montage :
dans la zone étanche
Forme de tête stator:
rond
Taille de tête stator:
32 x 6 mm
Un joint moulé:
Oui
Cote GH:
18 mm
Valeur de compression :
4,5 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
rotor
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came
Type de quart de tour:
verrou à compression avec rotor
No Specifications
