rotor papillon, zamak et polyamide noir
rotor 6 pans creux SW 10, zamak chromé

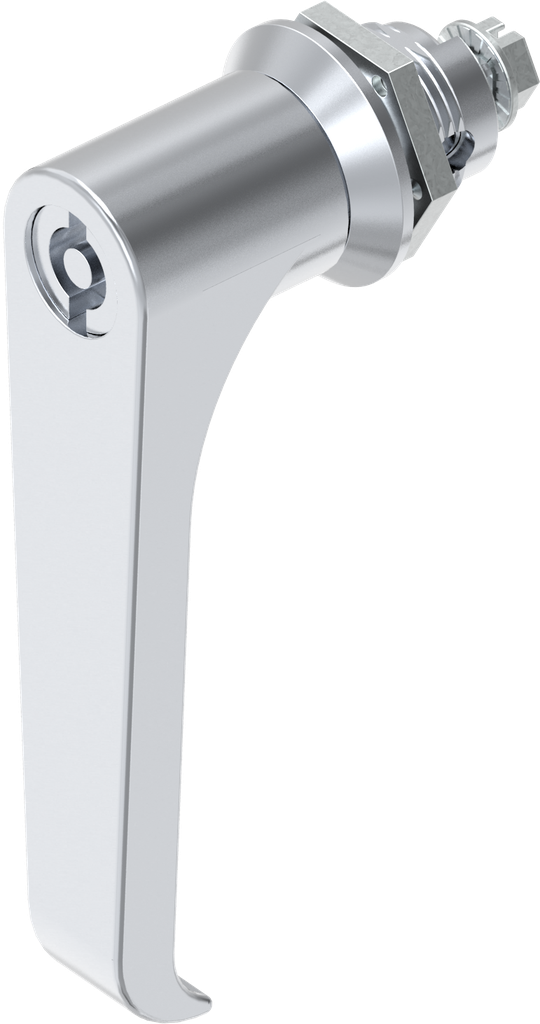

quart de tour avec poignée bec de cane double barre 5, zamak chromé; 1000-U94
avec écrou de masse
Ce produit n'a pas de combinaison existante.
Note sur le produit:
IP 65 sur demande !
Rotor avec ressort de rappel (manœuvre à 2 mains).
Référence interne:
1000-U94
Code-barres:
1000-U00094-0000000
Type d'article:
Quart de tour
Programme:
1000
Page catalogue:
1B-620
Matériel de l'assemblage :
zamak
Surface de l'assemblage:
chromé
Nombre de points de fermeture possibles:
1 point, 2 points, 3 points
Type de fixation stator :
à visser
Type de rotor:
double barre 5
Position de montage :
dans la zone étanche
Mise à la terre possible:
Oui
Forme de tête stator:
rond
Taille de tête stator:
32 x 6 mm
Cote GH:
18 mm
Type de poignée:
poignée bec de cane
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
rotor
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came
Type de quart de tour:
quart de tour avec rotor simple,quart de tour avec poignée
No Specifications
Voir tous les produits
Vous trouverez ici les fiches techniques et les fichiers CAD de ce produit.
