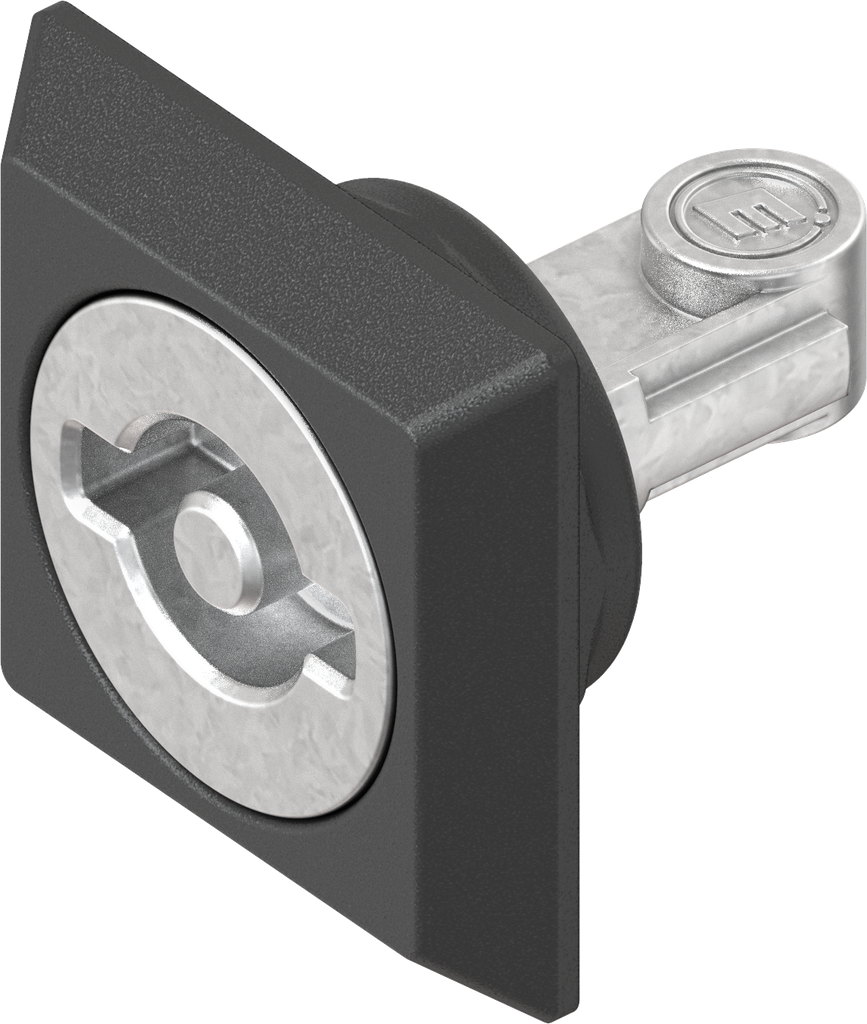

élément rotor double barre 3, zamak zingué
élément rotor carré 8 avec filetage M6 pour papillon, zamak zingué
Avantages du produit:

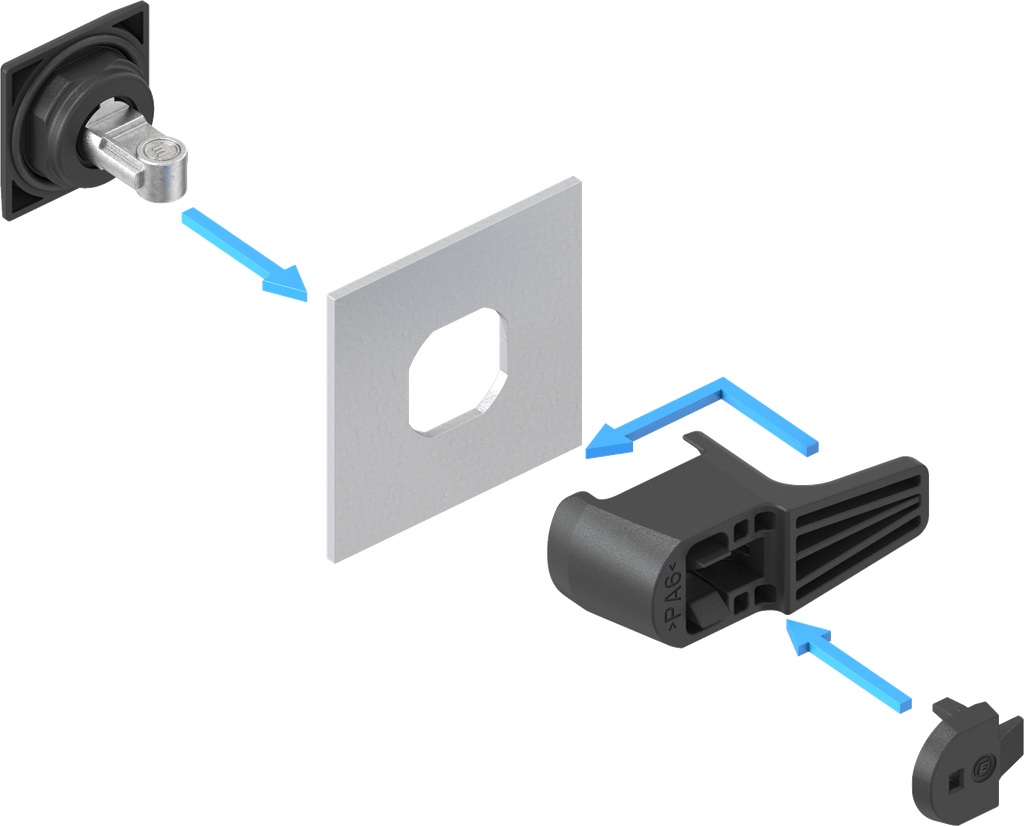

- économie de coûts par montage ultra rapide et sans outil
- utilisation aisée (conçu à éviter tout serrage excessif)
- came d'encliquetage avec capot de sécurité
- structure auto-étanche répondant aux plus hautes exigences de protection
- conçu à éviter toute torsion excessive
- empreinte standard
- sous brevet
Note sur le produit:

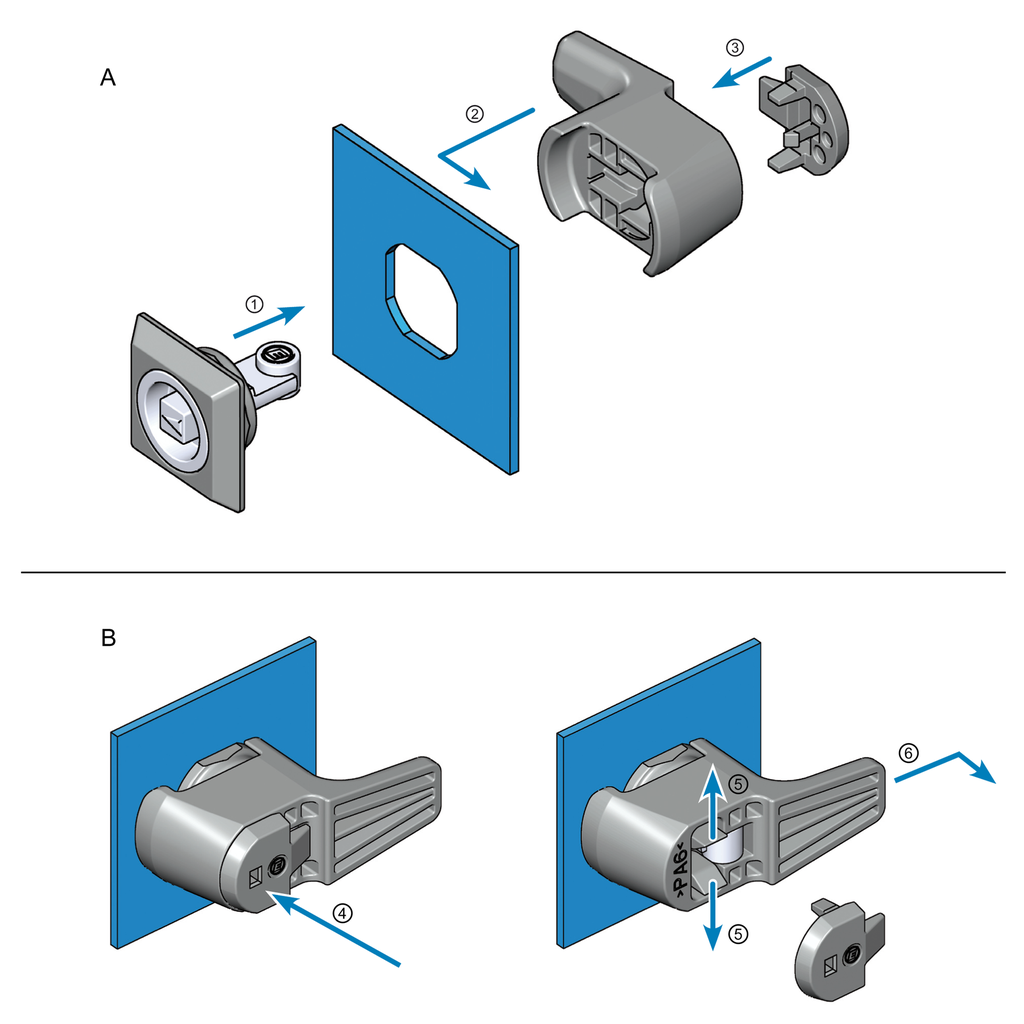

A = montage : exemple d'un arrêt droitB = démontage :
Référence interne:
1000-U906
Normes:
indice de protection IP 65
Code-barres:
1000-U00906-0000000
Type d'article:
Quart de tour
Programme:
1000
Matériel de l'assemblage :
zamak
Surface de l'assemblage:
zingué
Nombre de points de fermeture possibles:
1 point
Article protégé par un droit de protection:
Oui
Type de fixation stator :
à serrer / emboîtable
Type de rotor:
double barre 5
Position de montage :
dans la zone étanche

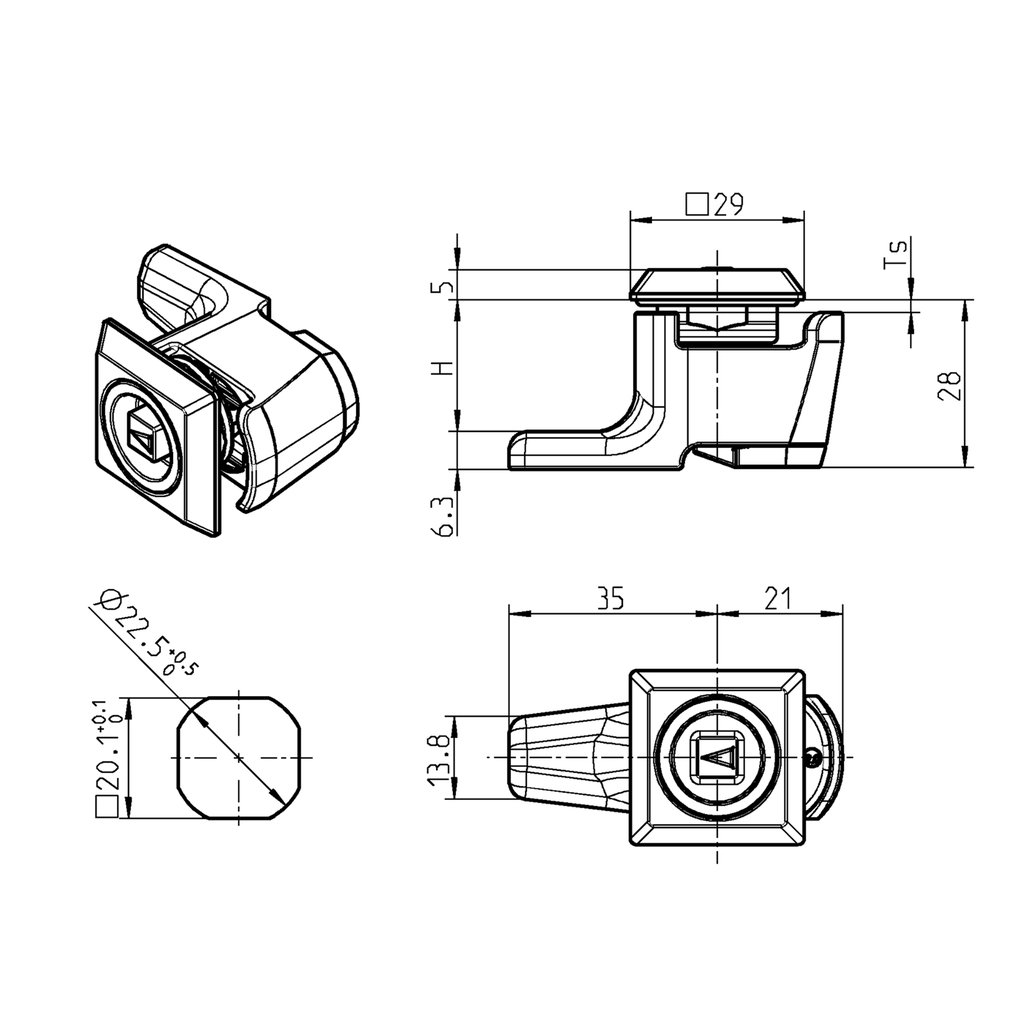

Forme de tête stator:
carré
Taille de tête stator:
29 x 5 mm
Compatible avec épaisseur de porte de:
1 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Serrures:
rotor
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came
Type de quart de tour:
quart de tour avec rotor simple,quart de tour pour le montage sans outil
No Specifications
