élément rotor carré 8, zamak zingué
élément rotor double barre 3, zamak zingué
Avantages du produit:
- économie de coûts par montage ultra rapide et sans outil utilisation aisée (conçu pour éviter tout serrage excessif) came d'encliquetage avec capot de sécurité structure auto-étanche répondant aux plus hautes exigences de protection conçu pour éviter toute torsion excessive empreinte standard sous brevet
- Smooth operation (no inner rotation due to design)
- Snap-in cam with safety cap
- Self-sealing design for highest protection requirements (design immanent)
- Increased safeguarding against overwinding
- Standard cut out
- Patented
Note sur le produit:
A = montage : exemple d'un arrêt droit B = démontage
Référence interne:
1000-U904
Normes:
indice de protection IP 65
Code-barres:
1000-U00904-0000000
Type d'article:
Quart de tour
Programme:
1000
Page catalogue:
1B-170
Matériel de l'assemblage :
zamak
Surface de l'assemblage:
zingué
Nombre de points de fermeture possibles:
1 point
Article protégé par un droit de protection:
Oui
Type de fixation stator :
à serrer / emboîtable

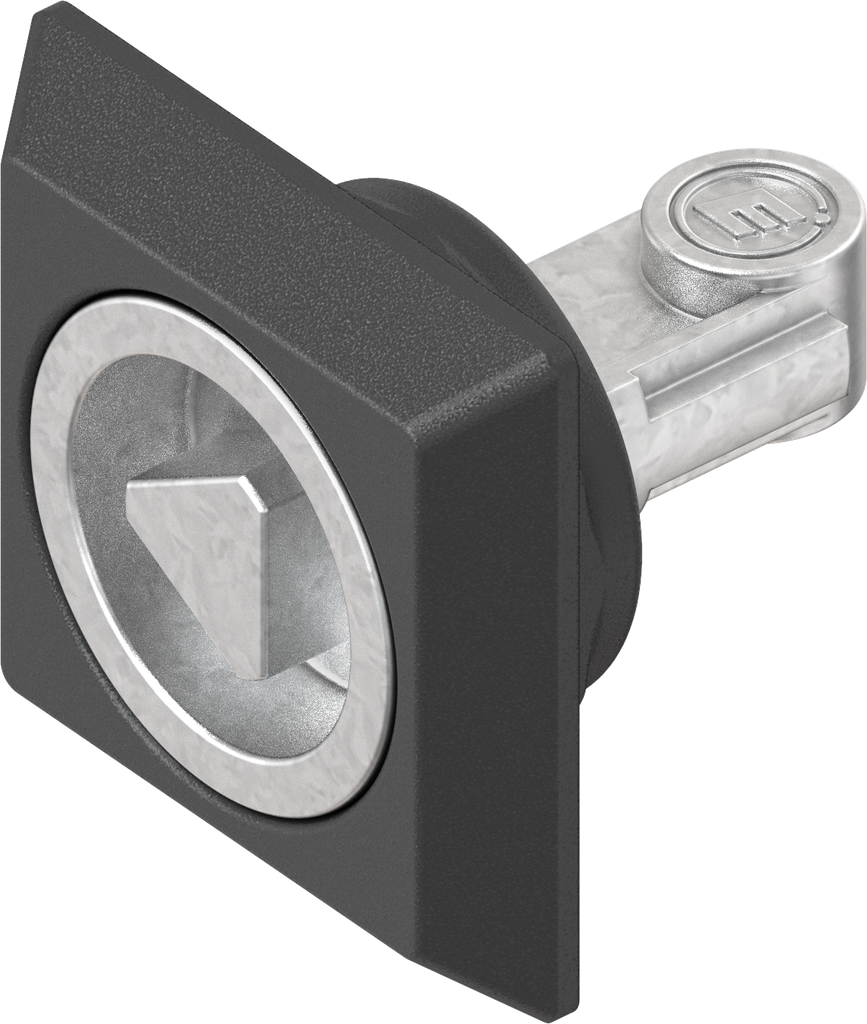

Type de rotor:
triangle 8
Position de montage :
dans la zone étanche
Forme de tête stator:
carré
Taille de tête stator:
29 x 5 mm
Compatible avec épaisseur de porte de:
1 mm
Compatible avec épaisseurs de porte jusqu'à:
3 mm
Serrures:
rotor
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came
Type de quart de tour:
quart de tour avec rotor simple,quart de tour pour le montage sans outil
No Specifications
Voir tous les produits
Vous trouverez ici les fiches techniques et les fichiers CAD de ce produit.
