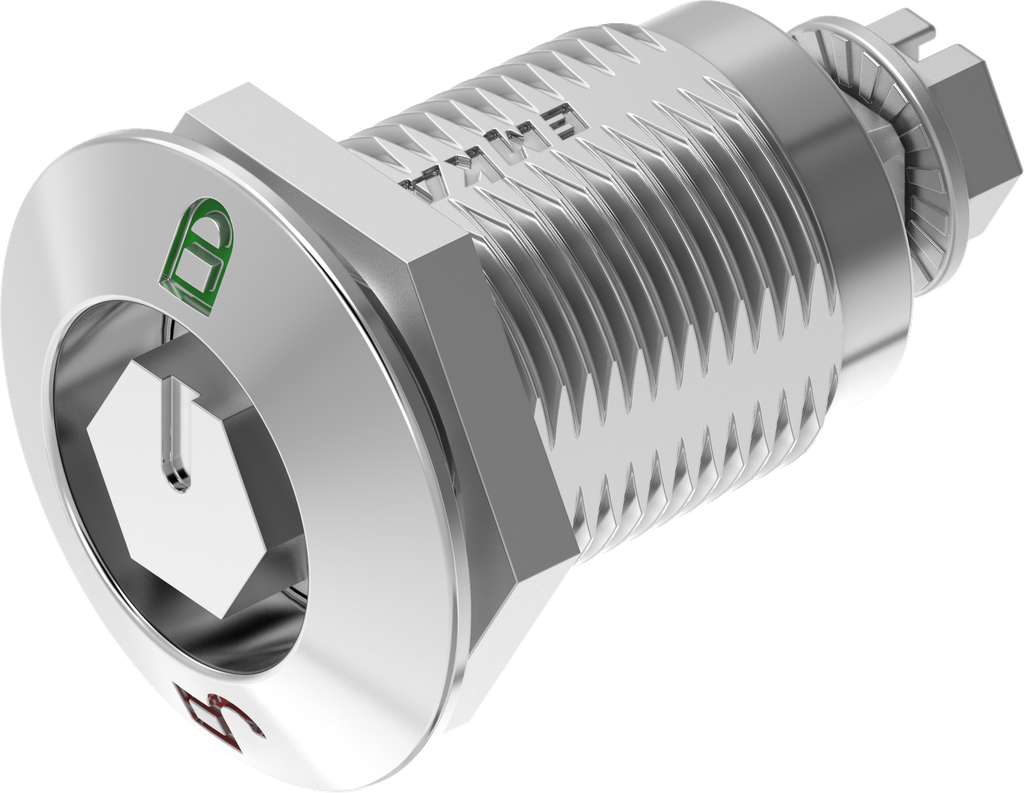

inox AISI 316 poli miroir
élément rotor carré 7, zamak zingué
Note sur le produit:
The compression latch is designed to be vibration-proof as such.Depending on the installation location and operational conditions specific checks are necessary and/or supplementary measures of fastening required.
Référence interne:
1000-U891-01REPH
Normes:
indice de protection IP 65, DIN EN 45545-3 classe E60 (protection incendie), DIN EN 61373 (contrôle de la résistance aux oscillations et aux chocs), ⓘ Un article de type identique a été testé
Code-barres:
1000-U00891-001REPH
Type d'article:
Quart de tour
Programme:
1000
Matériel de l'assemblage :
inox AISI 316
Surface de l'assemblage:
poli miroir
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
à visser
Type de rotor:
8 pans mâle SW 11
Position de montage :
dans la zone étanche
Forme de tête stator:
rond
Taille de tête stator:
32 x 4 mm
Cote GH:
32 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
22 mm
Serrures:
rotor
Butée de porte :
Droite
Élément de verrouillage:
came
Type de quart de tour:
quart de tour avec rotor simple
No Specifications
