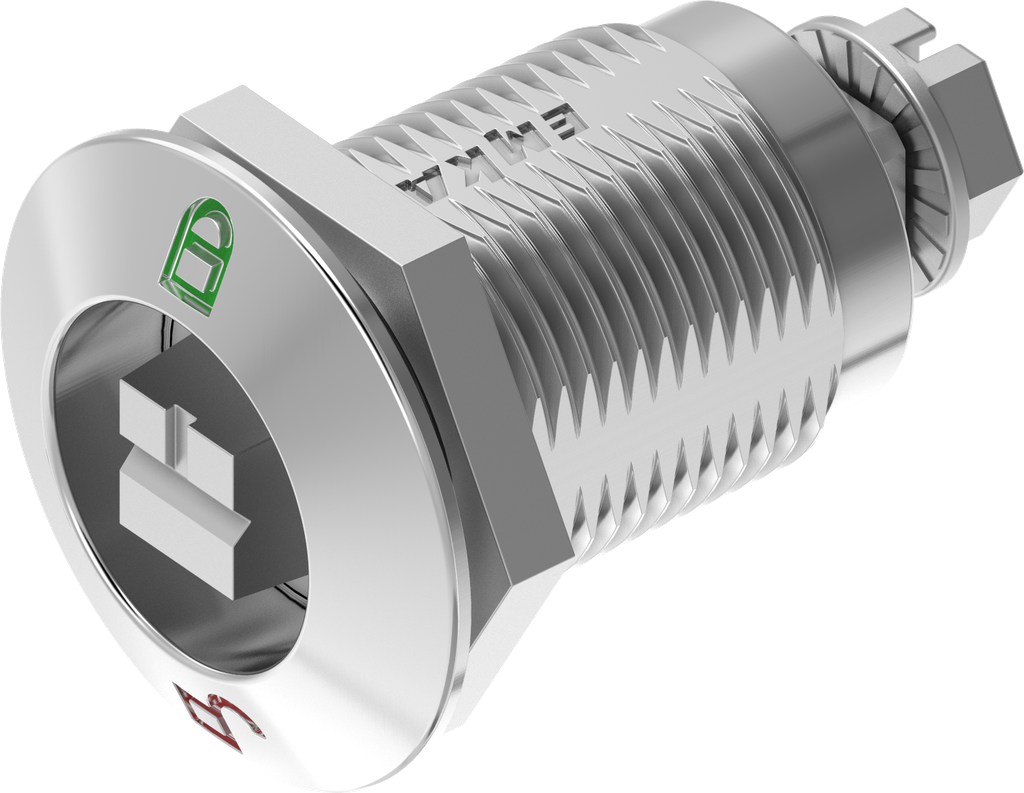

verrou à compression, version ferroviaire avec marquage rouge/vert, inox AISI 316 poli miroir
élément rotor carré 7, zamak zingué
verrou à compression, version ferroviaire avec marquage rouge/vert, inox AISI 316 poli miroir; 1000-U890-01REPH
avec écrou inox
Ce produit n'a pas de combinaison existante.
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.
En fonction
de l'application,
des tests spécifiques et/ou des mesures de fixation complémentaires
sont nécessaires.
Référence interne:
1000-U890-01REPH
Normes:
indice de protection IP 65, DIN EN 45545-3 classe E60 (protection incendie), DIN EN 61373 (contrôle de la résistance aux oscillations et aux chocs), ⓘ Un article de type identique a été testé
Code-barres:
1000-U00890-001REPH
Type d'article:
Quart de tour
Programme:
1000
Matériel de l'assemblage :
inox AISI 316
Surface de l'assemblage:
poli miroir
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
à visser
Type de rotor:
carré 9 avec marquage, version ferroviaire
Position de montage :
dans la zone étanche
Forme de tête stator:
rond
Taille de tête stator:
32 x 4 mm
Cote GH:
32 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
22 mm
Serrures:
rotor
Butée de porte :
Droite
Élément de verrouillage:
came
Type de quart de tour:
verrou à compression avec rotor
