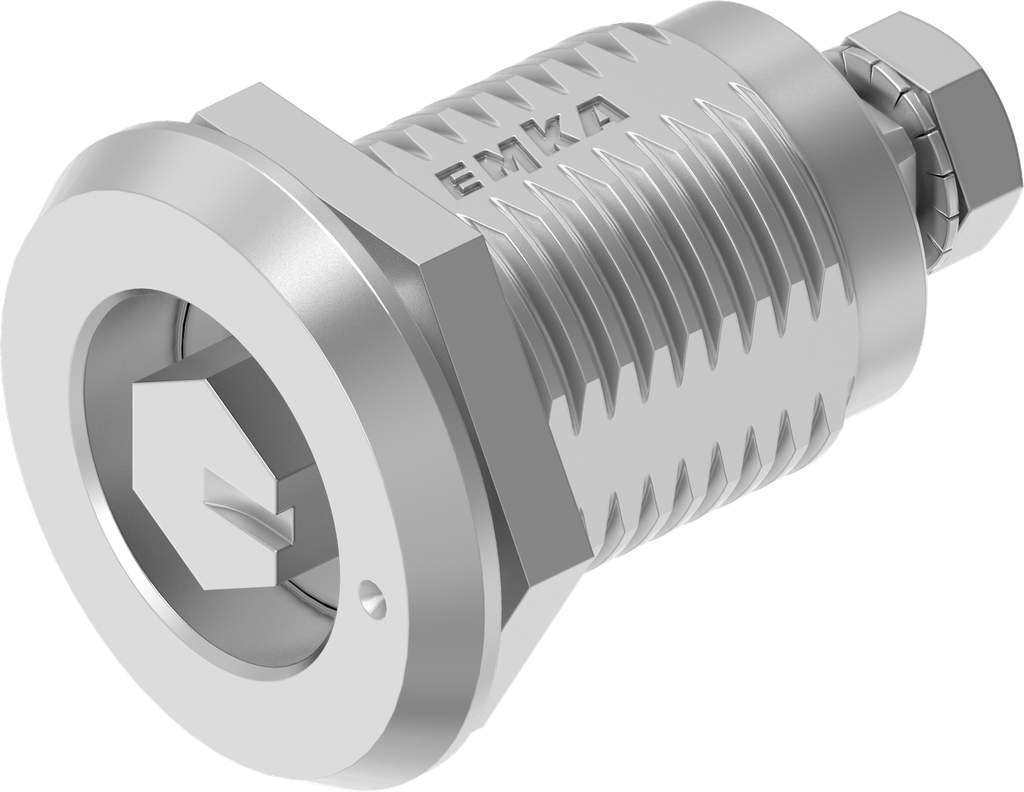

verrou à compression 6 pans mâle SW 10, inox AISI 316
verrou à compression 6 pans mâle SW 10, inox AISI 316; 1000-U869-LIPH
avec écrou inox
Ce produit n'a pas de combinaison existante.
Note sur le produit:
Le verrou à compression résiste aux vibrations de par sa construction.
En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Référence interne:
1000-U869-LIPH
Normes:
indice de protection IP 66, DIN EN 45545-3 classe E60 (protection incendie), DIN EN 61373 (contrôle de la résistance aux oscillations et aux chocs), ⓘ Un article de type identique a été testé
Code-barres:
1000-u00869-000liph
Type d'article:
Quart de tour
Programme:
1000
Page catalogue:
1B-225
Matériel de l'assemblage :
inox AISI 316
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
à visser
Type de rotor:
6 pans mâle SW 10
Position de montage :
dans la zone étanche
Forme de tête stator:
rond
Taille de tête stator:
32 x 4 mm
Un joint moulé:
Oui
Cote GH:
31 mm
Valeur de compression :
6 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
20 mm
Serrures:
rotor
Butée de porte :
Gauche
Élément de verrouillage:
came
Type de quart de tour:
verrou à compression avec rotor
No Specifications
