Note sur le produit:
Le quart de tour de sécurité résiste aux vibrations de par sa construction.
En fonction de l'application,
des tests spécifiques et/ou des
mesures de fixation complémentaires sont nécessaires.

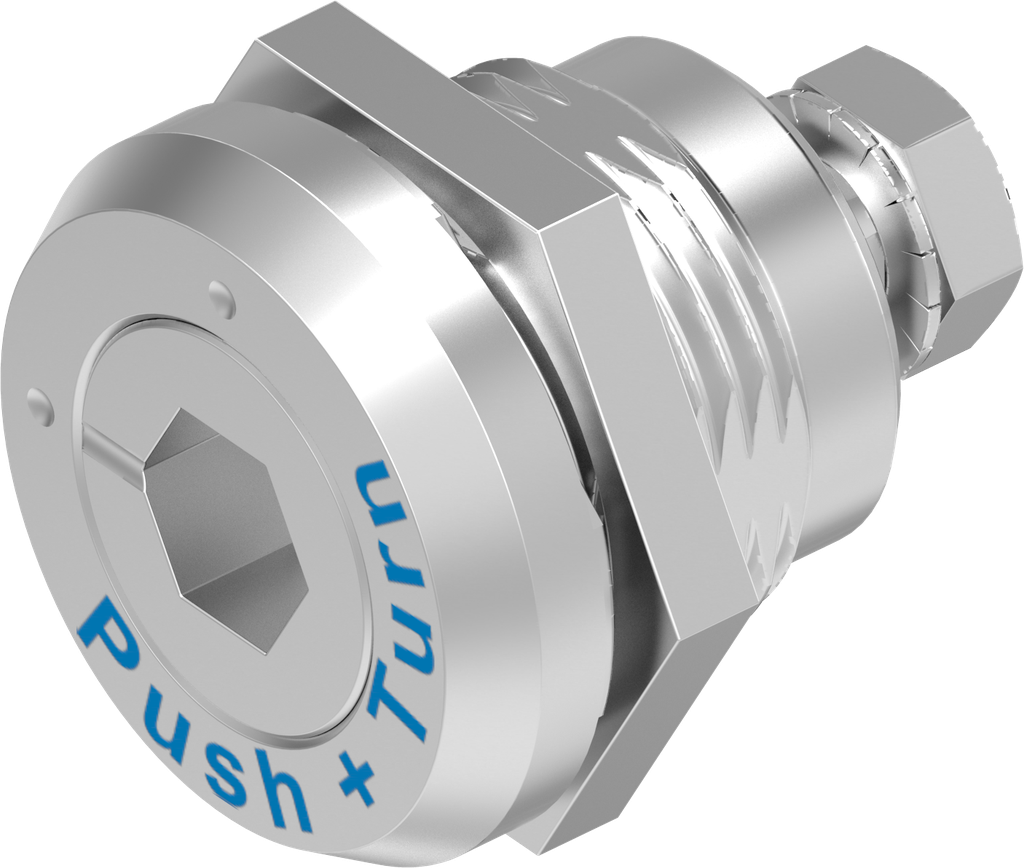

Pousser le rotor vers le fond et tourner !
Référence interne:
1000-U817-24PH
Normes:
indice de protection IP 65, DIN EN 45545-3 classe E60 (protection incendie), DIN EN 61373 (contrôle de la résistance aux oscillations et aux chocs), ⓘ Un article de type identique a été testé
Code-barres:
1000-u00817-00024ph
Type d'article:
Quart de tour
Programme:
1000
Page catalogue:
1B-330
Matériel de l'assemblage :
inox AISI 316
Nombre de points de fermeture possibles:
1 point, 2 points, 3 points
Article protégé par un droit de protection:
Oui
Type de fixation stator :
à visser
Type de rotor:
6 pans creux SW 8
Position de montage :
dans la zone étanche
Forme de tête stator:
rond

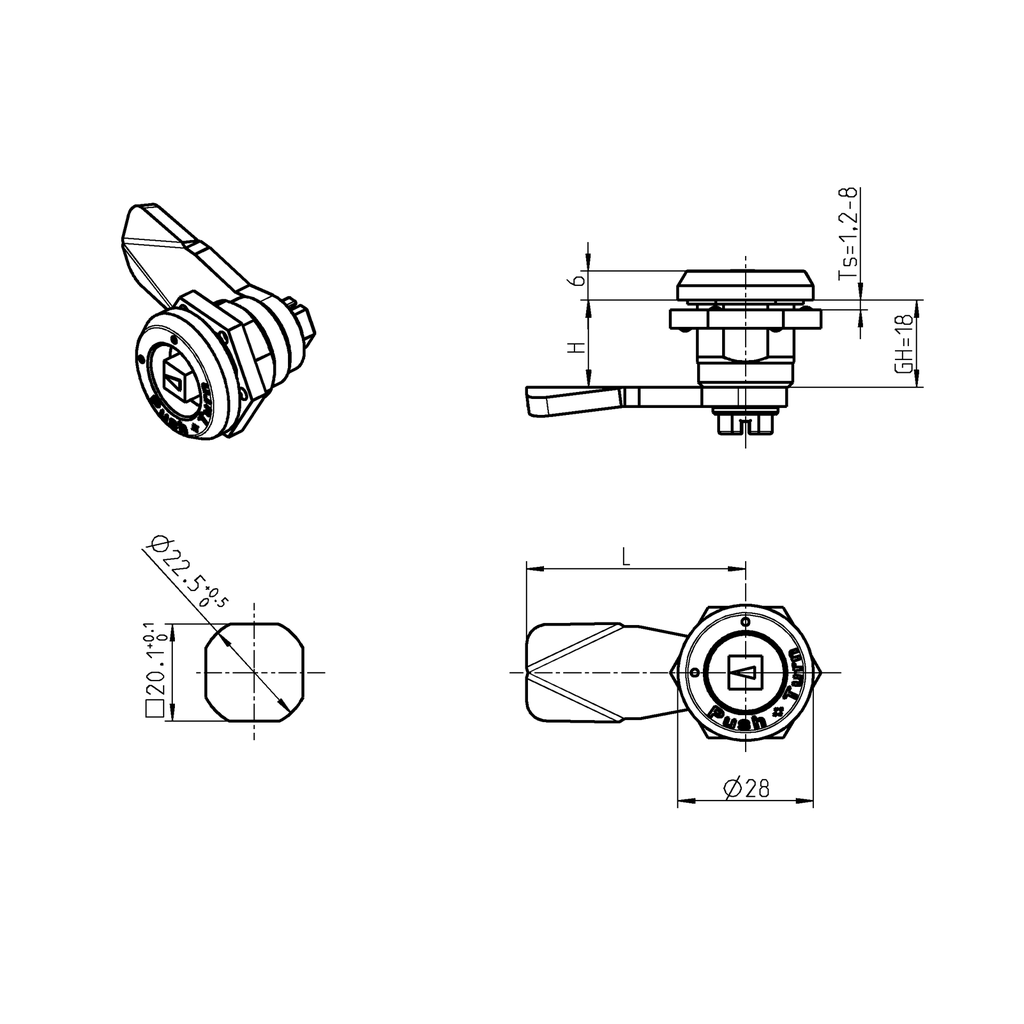

Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
rotor
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came
Type de quart de tour:
loquet de sécurité
