poignée intérieure, polyamide rouge

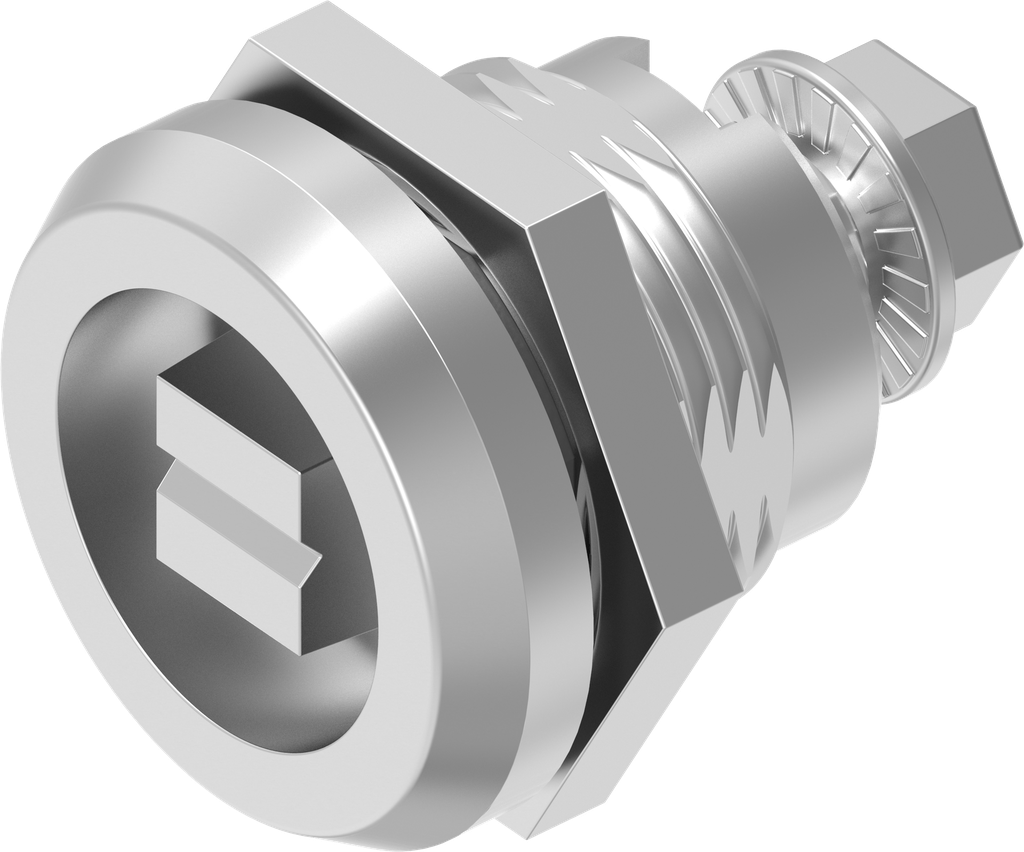

quart de tour de sécurité Ø 8.6 avec rainure, inox AISI 303
Note sur le produit:
Les loquets de sécurité résistent aux vibrations de par leur construction.
En fonction de l'application,
des tests spécifiques et/ou des mesures de
fixation complémentaires sont nécessaires.
Fonction:
Pousser la came vers l'arrière via le rotor. Came en position.
Cam snaps into place
Conseil de montage:
Livré uniquement avec came montée.
Référence interne:
1000-U710-01
Normes:
indice de protection IP 65, DIN EN 45545-2 classe E20 (protection incendie)
Code-barres:
1000-U00710-0000001
Type d'article:
Quart de tour
Programme:
1000
Page catalogue:
1B-320
Matériel de l'assemblage :
inox AISI 303
Nombre de points de fermeture possibles:
1 point
Type de fixation stator :
à visser
Type de rotor:
carré 9 avec fente en V, version ferroviaire
Position de montage :
dans la zone étanche
Forme de tête stator:
rond
Taille de tête stator:
28 x 6 mm
Cote GH:
18 mm
Compatible avec épaisseur de porte de:
1.20 mm
Compatible avec épaisseurs de porte jusqu'à:
8 mm
Serrures:
rotor
Butée de porte :
Gauche,Droite
Élément de verrouillage:
came
Type de quart de tour:
loquet de sécurité
No Specifications
