quart de tour avec poignée bec de cane sans clé, inox AISI 316

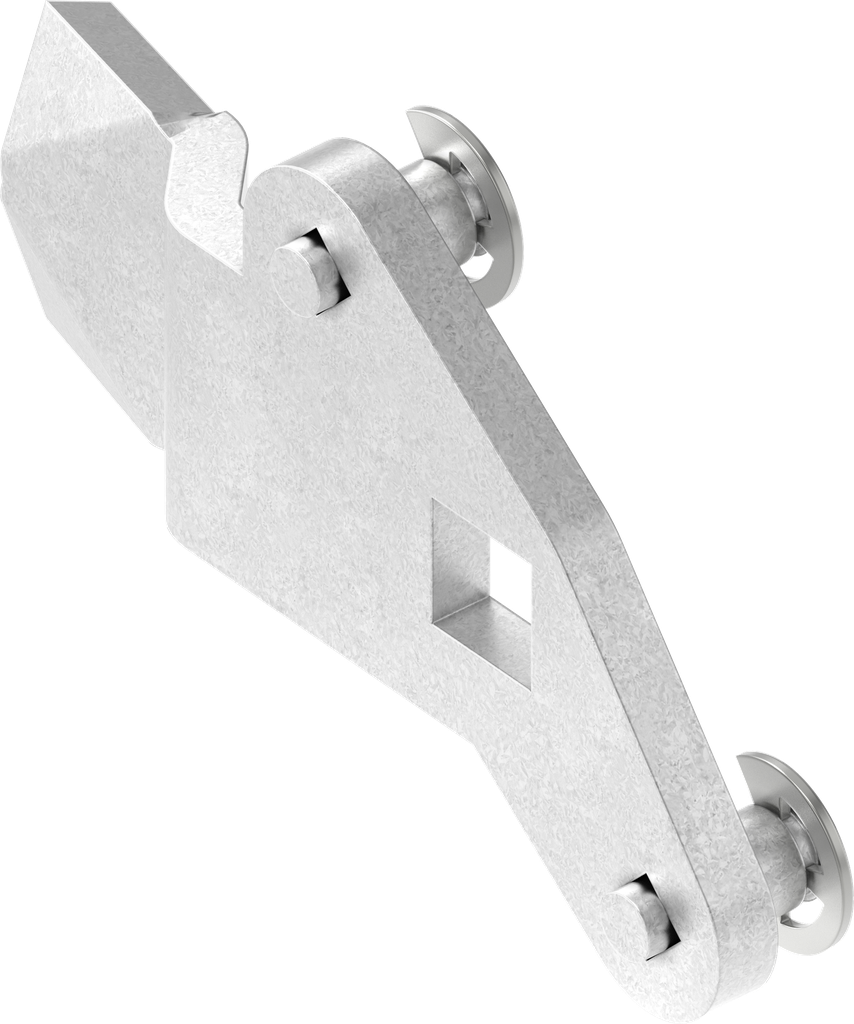

came avec adaptateur à droite, acier zingué
Note sur le produit:
La butée arrêt apporte une augmentation de la compression de 4 mm.
Référence interne:
1000-U661-23
Code-barres:
1000-U00661-0000023
Type d'article:
came
Programme:
1000
Page catalogue:
3YC-140
Matériel de l'assemblage :
acier
Surface de l'assemblage:
zingué
Nombre de points de fermeture possibles:
3 points
Position de montage :
dans la zone étanche
Course de l'adaptateur:
course 26 mm
Valeur de compression :
3 mm
Cambrage:
positif
Cambrage de la came:
5 mm
Cote L:
45 mm
Bombement:
Oui
Cote t:
4 mm
No Specifications
