quart de tour, version ferroviaire, avec marquage pour application hors zone étanche, inox AISI 303
quart de tour de sécurité, version ferroviaire avec indication visuelle d'ouverture et marquage, version droite, inox AISI 316

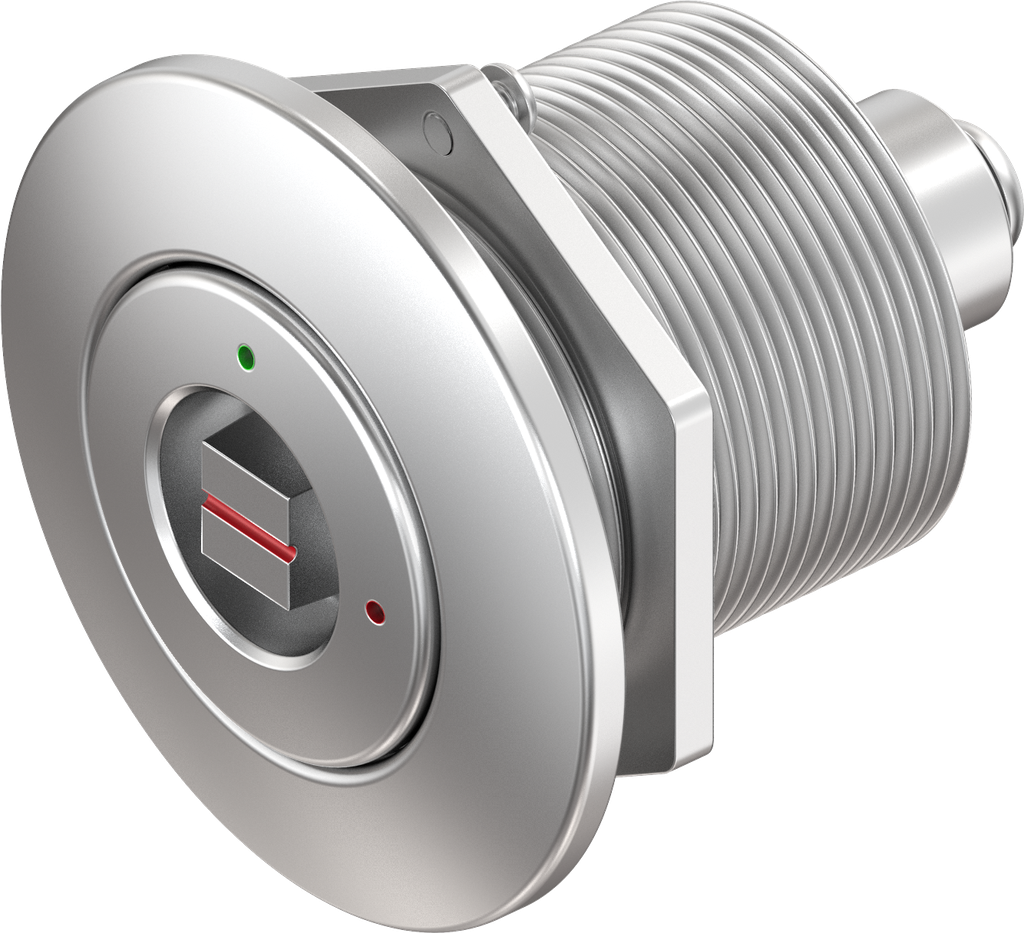

quart de tour de sécurité, version ferroviaire avec indication visuelle d'ouverture et marquage, version gauche, inox AISI 316; 1000-SU610-LI
avec écrou et vis de blocage supplémentaire
Note sur le produit:
Le quart de tour de sécurité résiste aux vibrations de par sa construction. En fonction de l'application, des tests spécifiques et/ou des mesures de fixation complémentaires sont nécessaires.
Fonction:
Ouverture :
Introduire la clé appropriée et appuyer sur le rotor. En tournant la clé de 90 °, la came suit le mouvement et l'indicateur d'ouverture sort.
Fermeture :
Introduire la clé appropriée et appuyer sur l'indicateur d'ouverture. En tournant la clé de 90°, la came suit le mouvement.
Référence interne:
1000-SU610-LI
Normes:
indice de protection IP 65, DIN EN 61373 (contrôle de la résistance aux oscillations et aux chocs)
Code-barres:
1000-Su0610-00000li
Type d'article:
Quart de tour
Programme:
1000
Matériel de l'assemblage :
inox AISI 316
Nombre de points de fermeture possibles:
1 point, 2 points, 3 points
Type de fixation stator :
à visser
Type de rotor:
carré 9 avec marquage, version ferroviaire
Position de montage :
dans la zone étanche
Forme de tête stator:
rond
Taille de tête stator:
55 x 7 mm
Un joint moulé:
Oui
Cote GH:
35 mm
Compatible avec épaisseur de porte de:
1.50 mm
Compatible avec épaisseurs de porte jusqu'à:
28 mm
Serrures:
rotor
Butée de porte :
Gauche
Élément de verrouillage:
came
Type de quart de tour:
loquet de sécurité
